Реферат: Монтаж люминесцентных ламп
Короба соединяют между собой винтами через отверстия на одном конце короба и в коробчатой накладке, приваренной к противоположному концу. Провода питающей сети, замаркированные на концах, прокладывают внутри короба. Провода светильников с проводами ответвлений от питающей сети соединяют с помощью малогабаритных сжимов, устанавливаемых на крышках монтажных отверстий, которые расположены в верхней части короба против каждого светильника. Светильники прикрепляют к коробам специальными скобами и шпильками, зашплинтованными на концах, а на время ремонтных работ подвешивают на цепочках-держателях, устанавливаемых внутри короба. При закреплении светильника провода ответвлений и цепочки убирают в короб. Неприкрываемую светильниками щель короба закрывают крышками на винтах.
Монтажные узлы электропроводки с применением этих коробов представляют собой полностью законченное устройство с установленными светильниками, проверенной схемой, испытанное под напряжением. Узлы электропроводки при длине коробов не более 6 м доставляют на монтаж в специальных приспособлениях (контейнерах), которые обеспечивают их сохранность при транспортировке. На месте монтажа работы сводятся к установке крепежных конструкций с подвесками, подъему монтажных узлов, соединению и закреплению их на подвесках. Подвеска из проволоки диаметром 8 мм на верхнем конце имеет крюк, а на нижнем нарезку длиной 100 мм. Прикрепление верхнего конца подвески к фермам и потолочным конструкциям зданий выполняется крепежными изделиями. Подвески к коробу прикрепляют двумя специальными скобами, одну 110дкладывают снизу короба, другую зажимают между двумя гайками на нижнем конце подвески. Скобы через отверстия на их концах соединяют между собой шпилькой. Непрерывность электрической цепи обеспечивается сваркой мест соединения коробов. Светильники заземляют отдельным нулевым проводом, присоединяя его к корпусу светильника. Провода и кабели в короба вводят аналогично вводам в специальные короба.
Монтаж светильников на щелевых конструкциях. Щелевые конструкции предназначаются для подвески светильников с люминесцентными лампами и прокладки по ним проводов питающей сети (рис.6).

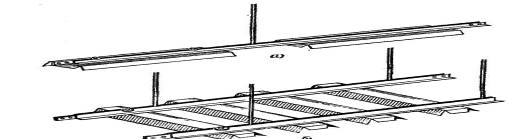

Рисунок 6 – Щелевые конструкции для крепления светильников
Щелевые конструкции изготовляются в виде прямых секций длиной до 7 м, а также секций различной формы, отвечающей требованиям архитектурного оформления внутренней части зданий. Щелевая конструкция представляет собой сдвоенные параллельно расположенные несущие полосы преимущественно из стали углового профиля, сваренные между собой с промежутками 911 мм (толщина распорных сухарей). Распорные сухари через каждые l,52 м ввариваются по всей длине конструкции для образования равномерной щели. Конструкции между собой соединяют винтами через отверстия на одном конце конструкции и в соединительной планке, заложенной в щель и приваренной на конце конструкции. Соединительными планками и заполнителями зазоров щели в местах соединений конструкций служит полосовая сталь 25х4 мм. Непрерывность электрической цепи обеспечивается сваркой мест соединений щелевых конструкций. Корпус светильника заземляют присоединением его к нулевому проводу. Конструкции к потолочным элементам здании прикрепляют с помощью подвесок из проволоки диаметром 810 мм с резьбой на концах на длине 100-150 мм.
Подвеску с усиленной шайбой с навернутыми гайкой и контргайкой пропускают через поддерживающую конструкцию и отверстие в перекрытии. Подвески устанавливают через 3 м при расположении светильников вдоль линии и через 2 м при расположении поперек линии. Нижний конец подвесок прикрепляется к щелевой конструкции с помощью гаек и контргаек. Применение щелевых конструкций позволяет осуществить разнообразное расположение светильников: продольное и поперечное по отношению к оси линии по замкнутому кругу, многоугольнику и т.п. Светильники монтируют с помощью болтов, установленных через щель конструкции.
Способы соединения проводов , которыми выполнена зарядка светильника с проводами электросети, зависят от вида проводки. При выполнении проводок с использованием соединительных и ответвительных коробок светильники присоединяют к сети непосредственно в этих коробках.
При прокладке на изоляторах провода соединяют непосредственно на них. Если в конструкции светильника предусмотрена верхняя розетка или установлена отдельно декоративная потолочная розетка, соединение проводов светильника и электросети производят в них. По требованию ПУЭ концы проводов, присоединяемых к светильникам, должны иметь запас по длине, достаточный для повторного присоединения в случае обрыва.
Присоединение к электропроводке светильников в жилых и общественных зданиях, бытовых помещениях производственных зданий рекомендуется выполнять на зажимах. В жилых зданиях допускается присоединять патроны непосредственно к проводам, которыми выполнена проводка. Нетоковедущие части элементов осветительных установок при неисправностях и повреждениях могут оказаться под напряжением, поэтому во избежание опасности поражения электрическим током металлические нетоковедущие части осветительных установок (щитки, аппараты, осветительная арматура, конструкции для крепления проводок, оболочки кабелей и стальные трубы заземляют.
В осветительных сетях номинальным напряжением переменного тока выше 42 В и постоянного ПО В заземление следует выполнять в помещениях о повышенной опасностью, особо опасных и в наружных установках. Во взрывоопасных установках заземление выполняют при всех напряжениях.
В сетях с заземленной нейтралью для заземления используют рабочие нулевые провода сети, кроме взрывоопасных помещений класса B-I, в которых для заземления прокладывают специальные заземляющие проводники от группового щитка, а во взрывоопасных помещениях классов В-1а и B-II — от места ответвления до светильника.
Заземление корпусов светильников при заземленной нейтрали выполняют следующим образом:
при открытой прокладке проводов и свободно подвешенных светильниках — с помощью гибких перемычек между заземляющим контактом светильника и нулевым проводом (перемычки с нулевым проводом соединяют на ближайшей к светильнику неподвижной опоре);
при прокладке защищенных изолированных проводов, кабелей или изолированных проводов в стальных трубах, введенных в корпус светильника через специальную деталь, — соединением корпуса светильника с нулевым проводом непосредственно в светильнике.
Список использованной литературы
1. Алиев, И.И Электротехнический справочник / И.И.Алиев. 4-е изд., испр. - М.: ИП РадиоСофт, 2005. - 384 с.
2. Атабеков, В.Б. Монтаж осветительных электроустановок / В.Б.Атабеков М.С.Живов. – М.: Высшая школа, 1974. - 380 c.
3. Живов, М.С. Монтаж осветительных установок: Учебное пособие / М.С.Живов. – М.: Высшая школа, 1984. – 176 с.
4. 3ак, С.М. Монтаж светильников с rазораэрядными лампами / С.М.3ак, Ю.А.Пленсковекий. - М: Энерrоиздат, 1982. - 112 с.
5. Лурье, М.Г. Устройство, монтаж и эксплуатация осветительных установок / М.Г.Лурье, Л.А.Райцельский, Л.А.Циперман. - М.: Энергия, 1976. – 132 с.
6. Малкин, Д.Я. Применение газоразрядных источников света / Д.Я.Малкин. - М.: Энергия, 1975. - 120 с.
7. Монтаж и эксплуатация электроосветительных установок: Учебник для техникумов. - М.: Высш. школа, 1979. - 199 с.
8. Справочная книга по светотехнике / Под ред. Ю.Б.Айзенберга. - М.: Энергоатомиздат, 1983. - 472 с.
9. Фугенфиров, М.И. Газоразрядные лампы / М.И.Фугенфиров. - М.: Энергия, 1975. - 128 с.
10. Шурпач, О. Люминесцентный свет - новые решения / О.Шурпач О.Кикова // Строительство и реконструкция. - 2001. - №6. - С.18.
11. Электромонтажные устройства и изделия. Справочник. – М.: Энергоатомиздат, 1993. - 256 с.
