Реферат: Монтаж сборных элементов одноэтажного промышленного здания

1,76

19,36

19,36

19,36

19,36

19,36

19,36

8 Выгрузка плит покрытия (П) стреловым самоходным краном грузоподъемностью до 25 т. общей массой до 3 т. 100 т. 3,78

Е1-5

т. 2

п. 5

Т2-2

М_КР 6-1

5.4

2.7

20,4

10,2

9 Установка плит покрытия (П) площадью до 20 м² . 1 элемент 140

Е4-1-7

(ТЧ-1)

п. 11

М4-1

М3-2

М2-1

М_КР 6-1

0.33

0.66

0.33

0.33

46,2

92,4

46,2

46,2

10 Прием бетонной смеси из кузова автомобиля-самосвала с очисткой кузова в емкости (для плит покрытия) 100 м³ 0,14

Е4-1-54

п. 19

Б2-1 8.2 1,2 11 Подъем бетона на высоту 14 м. в ящиках и бункерах емкостью до 0.5 м³ . 1 м³ 14,42

Е1-6

т. 2

п.14 а,б+11в,г

Т2-2

М_КР 6-1

0.84

0.42

12,1

6,0

12

Односторонняя сварка угловых соединений без скоса кромок катетом шва:

- 6 мм (для плит покрытия)

- 8 мм (для балок)

10 м. шва

1,3

2,4

Е22-1-6

п. 1г+п.1д

Св. 4-1

Св. 4-1

2.5

2.7

3,2

6,5

13 Заливка швов плит покрытия вручную без устройства опалубки 100 м 11,2

Е4-1-26

(ПР-1)

М4-1 4.3 48,2 Итого: 695,83 140,83 ВСЕГО: 1047,88 204,75

6. Определение состава бригады

Подбор состава бригады представлен в табличной форме (Табл. 5,6,7), на основании калькуляции трудозатрат и машинного времени (Табл.4).Бригаду подбираем из условия продолжительности работы машиниста крана.

Таблица 5

Распределение трудоемкости по разрядам

Профессия	Разряд	Ежедневное участие в работе	Расчетный состав бригады	Принятый состав бригады
Монтажник	VI	30,8+20,9+19,36=71,06	71,06/204,75=0,35	1
Монтажник	V	14,58+33,88+10,56+33,88+22,99+19,36=135,25	135,25/204,75=0,66	0
Монтажник	IV	14,58+33,88+10,56+18,6+4,8+61,6+22,99+19,36+46,2+48,2+3,2+6,5= 290,47	290,47/204,75=1,42	2
Монтажник	III	29,16+67,76+21,12+18,6+4,8+33,88+22,99+19,36+92,4=310,07	310,07/204,75=1,52	1
Монтажник	II	2,2+5,7+1,9+14,58+33,88+10,56+0,33+4,4+33,88+22,99+19,36+20,4+46,2+1,2+12,1=229,7	229,7/204,75=1,12	2
Машинист крана	VI	204,75	1	1

Таблица 6 Средний разряд работы			Таблица 7 Средний разряд рабочих
Разряд	Расчетное количество рабочих	Произведение разряда на число рабочих	Разряд	Принятое количество рабочих	Произведение разряда на число рабочих
6 5 4 3 2	0,35 0,66 1,42 1,52 1,12	2,1 3,3 5,68 4,56 2,24	6 5 4 3 2	1 0 1 2 1	6 0 4 6 2
Итого:	5,07	17,88	Итого:	5	18

Принимаем состав бригады : 5 человек: по одному монтажнику 6-го,4-го и 2-го и 2 монтажника 3-го разряда.

7. Выбор монтажа крана

Выбор крана осуществляем графоаналитическим способом, по техническим и техноэкономическим показателям стреловых кранов (приведен в справочнике[3]). Выбираем группу элементов, характеризующихся максимальными монтажными параметрами (масса, габариты и проектное положение монтируемого элемента; монтажная оснастка; грузозахватные устройства), для которых определяют требуемые параметры монтажных кранов: , ,.

Подбор крана при монтаже колонн.

Q_кр - требуемая грузоподъемность крана определяется по формуле:

Q_кр. = Q_к +Q_стр. ,

где Q_к - вес колонн(табл.1)

Q_стр - вес грузозахватного приспособления. (табл.3)

H_кр - высота подъема крюка определяется по формуле (рис1) :

H_кр. = h_o +h_з +h_э +h_стр.

где h_o - высота верхней грани ранее смонтированного элемента(фундаменты) относительно поверхности перемещения крана (земли)

h_з - монтажный зазор. (0,3м)

h_э - высота элемента

h_стр. - расчетная высота грузозахватного приспособления от крюка до верхней грани монтируемого элемента (табл.3)

- высота подъема верхней грани габарита определяется по формуле:

_. = h_o +h_з +h_э .

где h_o - высота верхней грани ранее смонтированного элемента относительно поверхности перемещения крана (земли)

h_з - монтажный зазор. (0,3м)

h_э - высота элемента

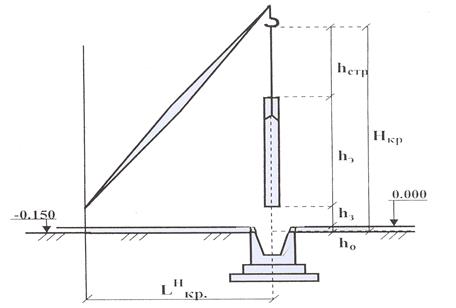

Рис.1. Схема монтажа колонн

Для монтажа колонн выбираем автомобильный кран КС-4574 со стрелой 19,7м

Вылет крюка в зависимости от грузоподъемности на крюке () и вылет крюка в зависимости от высоты подъема () определяем по графику грузовых характеристик крана КС-4574 (рис.2), на основании чего делаем вывод о возможности применения данного крана, определив общий вылет крюка ().

Рис 2 . Грузовые характеристики крана КС- 4574

Расчет технологических параметров крана представлен в табл. 8.

Схема проходки крана КС – 4574 при монтаже колонн приведена на чертеже (см. Прил.).

Технологические параметры крана КС-4574 при монтаже колонн

Таблица 8

Марка	Qк, т	Qстр. , т	Qкр. т	ho м	hз м	hk м	hстр . м	Hкр. м	L. Q м	Lhкр. , м	L. , м
К1	5,3	0,125	5,425	0,15	0,3	10,5	1,5	12,45	3,2-6,5	3,2-11	3,2-6,5
К2	6,6	0,125	6,725	0,15	0,3	10,5	1,5	12,45	3,2-6	3,2-11	3,2-6
КФ1	2,2	0,125	2,325	0,15	0,3	9,7	1,5	11,65	3,2-9,4	3,2-11	3,2-9,4

Подбор крана при монтаже элементов покрытия.

Выбор крана для монтажа элементов покрытия осуществляем графоаналитическим способом, основе максимальных технологических параметров : при монтаже ферм(, ), при монтаже плит покрытия(,) .По данным параметрам на основании технических характеристик стреловых кранов выбираем кран К-255 со стрелой 25м [8].

Q_кр - Требуемая грузоподъемность крана определяется по формуле:

Q_кр. = Q_к +Q_стр. ,
