Реферат: Монтаж сборных элементов одноэтажного промышленного здания

Q_стр - вес грузозахватного приспособления. (табл.3)

H_кр - Высота подъема крюка при монтаже ферм определяется по формуле(рис.3):

H_кр. = h_o +h_з +h_э +h_стр.

где h_o - высота верхней грани ранее смонтированного элемента относительно поверхности перемещения крана (земли)

h_з - монтажный зазор. (0,3м)

h_э - высота элемента

h_стр. - расчетная высота грузозахватного приспособления от крюка до верхней грани монтируемого элемента (табл.3)

H_габ - высота подъема верхней грани габарита при монтаже плит покрытия определяется по формуле(рис.4):

H_габ. = h_o +h_з +h_э .

где h_o - высота верхней грани ранее смонтированного элемента относительно поверхности перемещения крана (земли)

h_з - монтажный зазор. (0,3м)

h_э - высота элемента

траверса

h _стр

9,6 h_э

приставная

лестница h_з

деревянные прокладки

Hкр

????????? ???????

h₀

-0,150

бетонная

подготовка 18000

рис.3. Схема монтажа фермы

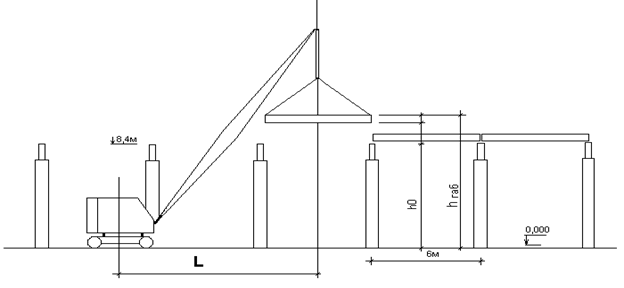

Рис.4.Схема монтажа плит покрытия

Вылет крюка в зависимости от грузоподъемности на крюке () и вылет крюка в зависимости от высоты подъема () определяем по графику грузовых характеристик крана КС-255 (рис.5), на основании чего делаем вывод о возможности применения данного крана, определив общий вылет крюка ().

Рис.5. Грузовые характеристики крана К255 со стелой 25м.

Расчет технологических параметров крана представлен в табл. 9.

Схема проходки крана КС – 255 при монтаже элементов покрытия приведена на чертеже (см. Прил.).

Таблица 9

Технологические параметры крана К-255 при монтаже элементов покрытий

Марка элемента

Qэ , т

Qстр , т

Qпр , т

Qкр , « 1 2 3 4 5 6 7 » К-во Просмотров: 352 Бесплатно скачать Реферат: Монтаж сборных элементов одноэтажного промышленного здания >>> Скачать <<< Меню Поиск
