Реферат: Операторный метод анализа переходных колебаний в электрических цепях

Если же реактивные элементы находятся при ненулевых начальных условиях, то в операторной схеме они должны быть отображены схемами замещения.

Пример.

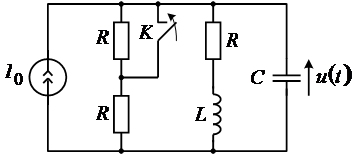

Пусть в цепи, изображенной на рисунке 4 в момент замыкается ключ "К ". Требуется определить эквивалентную ей операторную схему.

Рис. 4

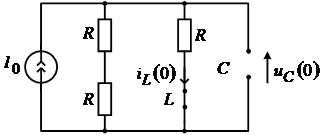

Так как реактивные элементы в данном случае находятся при ненулевых начальных условиях, то предварительно следует определить и . Для этого изобразим эквивалентную схему цепи при (рис. 5).

Рис. 5

Видно, что ; .

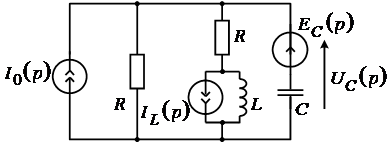

Таким образом ; и соответствующая этому схема показана на рисунке 6.

Рис. 6

Далее находится требуемая реакция в операторной форме, а затем осуществляется переход в область реального времени.

Вывод: нахождение реакций при ненулевых начальных условиях требует применения схем замещения в операторной форме и является более сложной задачей, чем при ННУ.

Литература

1. Белецкий А. Ф. Теория линейных электрических цепей. - М.: Радио и связь, 1986.

2. Шалашов Г. В. Переходные процессы в электрических цепях. – Орел: ОВВКУС 1981.
