Реферат: Описание оптических систем

Чем меньше число Аббе, тем больше дисперсия, то есть сильнее зависимость показателя преломления от длины волны. По числу Аббе оптические стекла делят на две группы:

- - кроны,

- - флинты.

Комбинация стекол, принадлежащих различным группам, дает возможность создавать высококачественные оптические системы. Кроны и флинты – это основные группы оптических стекол. Их названия сформировались в Англии в XVIII веке, когда впервые было основано промышленное производство оптических стекол.

Оптические поверхности

Оптическая поверхность – это гладкая регулярная поверхность точно известной формы.

Поверхности могут быть:

- плоские,

- сферические,

- асферические.

Чаще всего в оптике применятся плоские поверхности и сферические поверхности. Для сферических поверхностей задается один параметр поверхности – радиус кривизны R . Плоской поверхностью можно считать сферическую поверхность с радиусом кривизны равным бесконечности. Для плоскости R = ∞, но условно принято считать, что R = 0.

При компьютерных расчетах удобно использовать не радиус кривизны, а кривизну поверхности:

. (4)

Форма оптических поверхностей должна выдерживаться с точностью меньше длины волны. В идеальных оптических системах отклонения от идеальной формы поверхности не должны превышать , при этом допуск не зависит от размера поверхности.

Плоские и сферические поверхности изготавливаются достаточно просто (методом притирки), и поэтому именно их чаще всего используют в оптических системах. Асферические поверхности используются редко из-за сложности их изготовления и контроля, так как у них различная величина радиуса кривизны по различным направлениям. В настоящее время существуют технологии изготовления асферических поверхностей на станках с программным управлением. Получение точного профиля асферической поверхности возможности возможно только методом ретуши.

Диафрагмы

Диафрагма – это металлический экран с круглым отверстием. На оптических схемах диафрагмы могут быть заданы явно – диафрагма является самостоятельным элементом оптической системы (рис.1.а), или неявно – роль диафрагмы играет край или оправа линзы (рис.1.б).

Рисунок 1 – Диафрагмы

Взаимное расположение элементов в оптической системе

Центрированная оптическая система.

Центрированная оптическая система – это оптическая система, которая имеет ось симметрии (оптическую ось) и сохраняет все свои свойства при вращении вокруг этой оси.

Для центрированной оптической системы должны выполняться следующие условия:

- все плоские поверхности перпендикулярны оси,

- центры всех сферических поверхностей принадлежат оси,

- все диафрагмы круглые, центры всех диафрагм принадлежат оси,

- все среды либо однородны, либо распределение показателя преломления симметрично относительно оси.

Центрированные оптические системы могут включать в себя плоские зеркала и отражающие призмы, ломающие оптическую ось, но по сути не влияющие на симметрию системы (рис.2).

Рисунок.2 – Центрированная оптическая система с изломом оптической оси

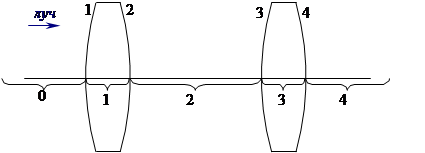

Нумерация элементов оптической системы ведется по ходу луча (рис.3). Все расстояния между поверхностями (толщины линз или воздушные промежутки) откладываются по оси.
