Реферат: Описание оптических систем

Для удобства чтения оптических схем и компьютерных расчетов в оптике приняты единые правила знаков.

Положительным направлением света считается распространение слева направо.

Осевые расстояния между преломляющими поверхностями считаются положительными, если они измеряются по направлению распространения света (слева направо) (рис.4).

Радиус кривизны поверхности считается положительным, если центр кривизны находится справа от поверхности (поверхность обращена выпуклостью влево) (рис. 4).

Угол между лучом и оптической осью считается положительным, если для совмещения оси с лучом ось нужно вращать по часовой стрелке (рис. 4).

Отрезки, перпендикулярные оптической оси считаются положительными, если они располагаются над осью (рис.4).

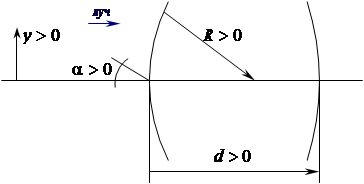

Рисунок 4 – Правила знаков

На чертежах и рисунках всегда указывают знак отрезков и углов. При оптических расчетах считается, что после каждой отражающей поверхности показатель преломления, осевое расстояние и угол отражения меняют знак на противоположный.

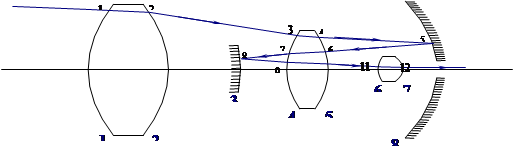

Луч может пройти одну и ту же поверхность несколько раз, поэтому физическое и расчетное число поверхностей может различаться. Например, на рис.5.5 показаны 8 физических и 12 расчетных поверхностей.

Рисунок 5 – Физические и расчетные поверхности

По составу оптические системы делятся на:

- линзовые (нет зеркал, кроме плоских для излома оптической оси),

- зеркальные,

- зеркально-линзовые.

Меридиональная и сагиттальная плоскости

При анализе оптической системы используются понятия меридиональной и сагиттальной плоскости. Меридиональная плоскость – это плоскость, проходящая через оптическую ось (например плоскость рисунка 5).

Сагиттальная плоскость – это плоскость, содержащая луч и перпендикулярная меридиональной плоскости (может быть ломаной и рассматривается по частям). Ее название произошло от слова “сагитта” (лат.) – стрела. Примером такой плоскости может служить воображаемая ломаная плоскость, содержащая луч на рис. 5.5 и перпендикулярная плоскости этого рисунка.

Предмет и изображение в оптической системе

Основные положения

Оптические системы в основном предназначены для формирования изображения (изображающие оптические системы). Для таких систем вводится понятие предмета и изображения. Для оптических систем, не строящих изображение, понятие предмета и изображения вводится условно.

В геометрической оптике предмет – это совокупность точек, из которых выходят лучи, попадающие в оптическую систему.

Из каждой точки предмета выходит гомоцентрический пучок лучей. Вся возможная совокупность точек (от +∞ до -∞) образует пространство предметов . Пространство предметов может быть действительным или мнимым.

Оптическая система делит все пространство на две части:

- пространство предметов,

- пространство изображений.

Плоскость предметов и плоскость изображений – это плоскости, перпендикулярные оптической оси и проходящие через предмет и изображение.

Сопряженные точки

В геометрической оптике любой точке пространства предметов можно поставить в соответствие сопряженную ей точку в пространстве изображений. Если из некоторой точки в пространстве предметов выходят лучи и эти лучи затем пересекаются в пространстве изображений в какой-либо точке, то эти две точки называются сопряженными.

Сопряженные линии – это линии, для которых каждая точка линии в пространстве предметов сопряжена с каждой соответствующей точкой линии в пространстве изображений (для идеальных оптических систем).

В реальных оптических системах лучи, выходящие из точки A , только приближенно сходятся в точке A ′. Для идеальных оптических систем каждой точке пространства предметов обязательно соответствует идеально сопряженная ей точка в пространстве изображений.

Типы предмета и изображения

Существуют два типа предмета и изображения:
