Реферат: Оптическая обработка информации

При углах Q=7° погрешность линейности составляет 1%.

На рис. 3 показаны различные виды магнитооптических преобразователей Фарадея. Самый простой преобразователь состоит из магнитооптического элемента 2, располо­женного у провода 1 с измеряемым током (рис. 3, а). Уменьшения влияния внешних магнитных полей и увеличения чувствительности средств измерений, основанных на использовании эффекта Фарадея, к току можно достигнуть путем увеличения коэффициента преобразования , применяя соленоид (рис. 3, б) или ферромагнитный магнитопровод 3 с магнитооптическим элементом 2, охватывающим провод 1 с измеряемым током (рис. 3, в). Однако использование таких преобразователей связано с ухудшением динамических характеристик прибора и появлением фазовых погрешностей, а у прибора с магнитопроводом — погрешностей гистерезиса и линейности. Более рациональный путь повышения чувствительности — увеличение длины пути прохождения светового луча в магнитооптическом элементе за счет многократного отражения (рис. 3, г) или использование многовиткового магнитооптического преобразователя из гибкого волоконного световода (рис. 3, д). Этот преобразователь, так же как преобразователь, показанный на рис. 3, е, одновременно является своеобразным интегрирующим контуром, что позволяет установить однозначную зависимость между током и углом поворота плоскости поляризации света и исключить влияние внешних магнитных полей и неравномерного распределения тока внутри контура:

В качестве рабочего вещества для магнитооптических преобразователей применяются стекла, содержащие оксид свинца (флинты, кроны) и плавленый кварц. Особенно большую постоянную Верде имеют пленки из феррита-граната, удельное фарадеевское вращение плоскости поляризации света в которых на два-три порядка больше, чем в стеклах.

Измерение напряжения с использованием электрооптических эффектов Керра и Поккельса

Измерение напряжения с использованием электрооптических эффектов Керра и Поккельса основано на возникновении двулучепреломления поляризованного света, распространяющегося в электрическом поле, создаваемом измеряемым напряжением.

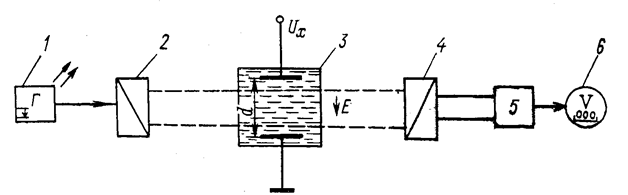

Возникновение квадратичного эффекта Керра поясняется на рис. 4, а. Поляризованный луч света, образуемый с помощью источника света 1 и поляризатора 2, проходит через электрическое поле, создаваемое конденсатором 3, к электродам которого приложено измеряемое напряжение U_X . При этом луч света направлен перпендикулярно вектору напряженности этого поля. После анализатора 4 свет попадает в фотоприемник 5, где он преобразуется в электрический сигнал, измеряемый прибором 6.

Интенсивность света на выходе преобразователя Керра определяется выражением

где l_K — эффективная длина преобразователя Керра; d — расстояние между его электродами; С_K — коэффициент Keppa; J₀ — интенсивность света на входе преобразователя.

Эффект Керра возникает во многих изотропных веществах, но наиболее часто используется нитробензол, который имеет наибольший коэффициент Керра по сравнению с другими веществами (вода, бензол, эпоксидные компаунды и др.).

Линейный электрооптический эффект Поккельса наблюдается в пьезоэлектрических кристаллах, находящихся в электрическом поле. В зависимости от направления вектора напряженности электрического поля возникает продольный или поперечный эффект Поккельса. Продольный эффект сильнее всего проявляется в кристаллах дигидрофосфата аммония NH₄ H₂ PO₄ или гидрофосфата калия KH₂ PO₄ , где электрическое поле создается при помощи кольцевых электродов 7, к которым приложено измеряемое напряжение U_X (рис. 4, б). Поперечный эффект сильно проявляется в кристаллах ниобата лития LiNbO₃ , которые используются в электрооптических модуляторах света.

Интенсивность света на выходе преобразователя Поккельса можно определить из выражения

где r₆₃ — электрооптический коэффициент кристалла; n₀ — его показатель преломления при отсутствии электрического поля; l -длина волны излучения лазера; Е_X — напряженность электрического поля; l_П — эффективная длина преобразователя Поккельса.

Статическими характеристики преобразователей Керра и Поккельса показаны соответственно на рис. 4, в и рис. 4, г.

Список литературы

Безикович А.Я., Шапиро Е.З. Измерение электрической мощности.

Спектор С.А. Измерение больших постоянных токов.

Спектор С.А. Электрические измерения физических величин.
