Реферат: Оптимизация профиля отражения частотных фильтров излучения с использованием модулированных сверхрешеток

График 28. Зависимости отражения волны для

структуры из восьми слоев при угле падения 0⁰ от частоты.

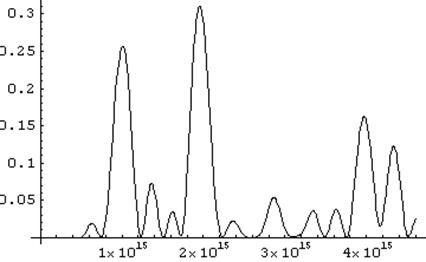

График 29. Зависимости отражения волны для

структуры из восьми слоев при угле падения 45⁰ от частоты.

Получается довольно интересная картина. Четко вырисовывается пик на нужной частоте: 2*10¹⁵ – 2.5*10¹⁵ Гц. При этом подавляется отражение на смежных частотах. Подводит только малый коэффициент отражения. 0.8 для 0⁰ падения и совсем малый 0.3 при 45⁰ падения луча. Попробуем увеличить их за счет увеличения числа слоев.

График 30. Зависимости отражения волны для структуры

из восемнадцати слоев при угле падения 0⁰ от частоты.

График 31. Зависимости отражения волны для структуры

из восемнадцати слоев при угле падения 45⁰ от частоты.

Результат существенно улучшился. Но теперь ухудшилось пропускание на соседних частотах. Появляется бахрома с разбросом коэффициента отражения до 0.15.

Чтобы уловить общую тенденцию этого направления оптимизации посмотрим еще несколько графиков, постепенно увеличивая число слоев в решетке.

График 32. Зависимости отражения волны для структуры

из тридцати шести слоев при угле падения 0⁰ от частоты.

График 33. Зависимости отражения волны для структуры

из тридцати шести слоев при угле падения 45⁰ от частоты.

Теперь бахрома в области пропускания стала чаще. Посмотрим, что дальше будет.

График 34. Зависимости отражения волны для структуры

из пятидесяти шести слоев при угле падения 0⁰ от частоты.

График 35. Зависимости отражения волны для структуры

из пятидесяти шести слоев при угле падения 45⁰ от частоты.

Так выглядит частотный профиль отражения бинарной квазипериодической решетки при пятидесяти шести слоях в структуре. Дальнейшее увеличение числа слоев практически не изменяет пики отражения. Это видно, например, из графиков № 36 и № 37.
