Реферат: Организация аналоговых сетевых трактов 2
2 - на участках внутризоновых сетей (по 1 транзиту на каждом конце соединения).
4

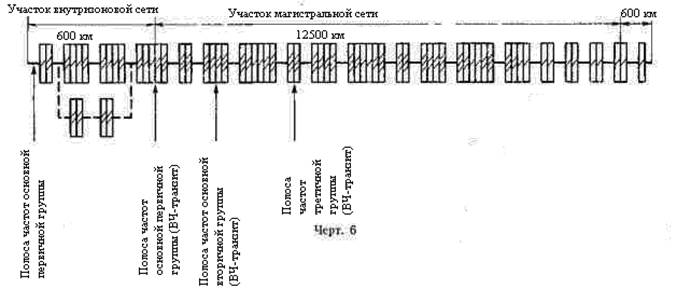

Номинальная цепь первичного сетевого тракта страны
· Максимальная протяженность номинальной цепи первичного сетевого тракта магистральной сети составляет 12500 км (черт. 7). Максимальное число транзитов первичного сетевого тракта этой цепи должно быть не более 19 (20 простых первичных сетевых трактов).
Максимальное число транзитов по сетевым трактам более высокого порядка в номинальной цепи первичного сетевого тракта магистральной сети должно быть не более 49 (при отсутствии транзитов по первичному тракту), из них:
19 - по вторичному тракту;
не более 15-по третичному и трактам более высокого порядка.
1.2.Вторичные сетевые тракты
Вторичная группа предназначена для создания более крупных групп каналов ТЧ при последующем группообразовании или для формирования линейного спектра частот систем передачи с числом каналов от 60 до 300. Вторичная группа формируется из пяти основных ПГ (5х10=60) путем раздельного преобразования спектра каждой ПГ 60-108 кГц в преобразователях первичных групп ППГ с соответствующей групповой несущей частотой. Вторичная группа с полосой частот 240 кГц (5х48) размещается по шкале частот в диапазоне 312-552 кГц. В некоторых типах преобразовательного оборудования основных ПГ предусматривается возможность формирования двух вариантов спектра ВГ – основного и инверсного. Инверсный вариант спектра ВГ позволяет (с помощью аппаратуры сопряжения) получить инверсный вариант линейного спектра системы передачи. Введение инверсных частот полос позволяет ослабить мешающее действие помех для систем передачи, работающих по двум парам одной четверки симметричного кабеля.
5
Параметры вторичных сетевых трактов
· Рабочая полоса частот вторичного сетевого тракта должна быть 312,3-551,4 кГц.
Примечание. На групповой контрольной частоте 411,86 кГц и на частотах, расположенных вблизи контрольной частоты, имеются всплески затухания (411,7-412,3 кГц) и фазы (405-419 кГц).
· Номинальный относительный уровень передачи (по мощности) в точках переключения трактов должен быть равен, дБом
минус 36- на входе тракта;
минус 23 - на выходе тракта.
Погрешность установки значений уровней относительно номинальных значений на опорной частоте должна быть не более 0,1 дБ.
· Номинальное значение входного сопротивления вторичного сетевого тракта со стороны входа и выхода должно быть равно 75 Ом. Затухание несогласованности по отношению к номиналу должно быть не менее 20 дБ (или коэффициент отражения по отношению к номиналу должен быть не более 10%) в полосе частот 312,3-551,4 кГц, за исключением полос, в которых имеются всплески затухания и фазы.
· Вторичный сетевой тракт должен обеспечивать передачу однородного по спектру сигнала с максимальной средней мощностью 3,6 мВт0 или 5,6 дБм0 за 1 ч и 5,6 мВт0 или 7,5 дБм0 за 1 мин.
Номинальная цепь вторичного сетевого тракта страны

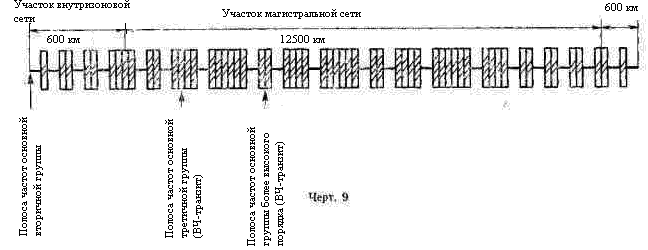

· Максимальная протяженность номинальной цепи вторичного сетевого тракта страны составляет 13700 км (черт. 9). Максимальное число транзитов по вторичному тракту этой цепи должно быть не более 19 (20 простых вторичных трактов), из них:
17 - на участке магистральной сети;
2-на участках внутризоновых сетей (по 1 транзиту на каждом конце соединения).
6
· Максимальная протяженность номинальной цепи вторичного сетевого тракта магистральной сети составляет 12500 км (черт. 10). Максимальное число транзитов по вторичному сетевому тракту этой цепи должно быть не более 19 (20 простых вторичных трактов). Максимальная протяженность номинальной цепи по вторичному тракту этой цепи должно быть не более 6 (7 простых вторичных трактов).
Максимальное число транзитов по трактам более высокого порядка в номинальной цепи вторичного сетевого тракта магистральной сети должно быть не более 49 (при отсутствии транзитов по вторичному тракту), из них:
19 - по третичному тракту;
не более 15-по трактам более высоких порядков по каждому типу.
1.3.Третичные сетевые тракты
Основная третичная группа каналов ТЧ формируется из пяти основных ВГ в диапазоне частот 812-2044 кГц.
Для формирования основной ТГ применяются группы ВГ, занимающие нормированные положения с четвертого по восьмое с интервалом 8 кГц между смежными ВГ. С учетом изложенного вторичные групповые несущие частоты определяются по формуле: fн.в =1364+248*(В-4) кГц, где В=4,5,6,7,8.
