Реферат: Организация аналоговых сетевых трактов 2
· Рабочая полоса частот третичного сетевого тракта должна быть 812,6-2043,7 кГц.
Примечание. На групповой контрольной частоте 1 552 кГц и на частотах, расположенных вблизи контрольной частоты, имеются всплески затухания (1 547,7 - 1 555,5 кГц) и фазы (1 527-1 577 кГц).
· Номинальный относительный уровень передачи (по мощности в точках переключения трактов должен быть равен, дБом:
минус 36 - на входе тракта;
минус 23 - на выходе тракта.
Погрешность установки значений уровней относительно номинальных значений на опорной частоте должна быть не более 0,1 дБ.
· Номинальное значение входного сопротивления третичного сетевого тракта со стороны входа и выхода должно составлять 75 Ом.
7
Затухание несогласованности по отношению к номиналу должно быть не менее 20 дБ (или коэффициент отражения по отношению к номиналу должен быть не более 10,0%) в полосе частот 812,6-2043,7 кГц, за исключением полос, в которых имеются всплески затухания и фазы
· Третичный сетевой тракт должен обеспечивать передачу однородного по спектру сигнала максимальной средней мощностью 14 мВт0 или 11,5 дБм0 за 1 ч и 16,1 мВт0 или 12,1 дБм0 за 1 мин.
Номинальная цепь третичного тракта магистральной сети

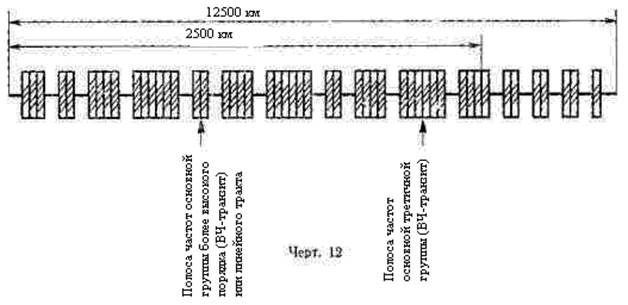

· Максимальная протяженность номинальной цепи третичного сетевого тракта страны или магистральной сети составляет 12500км (черт. 12).
Максимальное число транзитов по третичному тракту этой цепи должно быть не более 19 (20 простых третичных сетевых трактов),
Максимальное число транзитов по трактам более высокого порядка на номинальной цепи третичного сетевого тракта должно быть не более 49 (при отсутствии транзитов по третичному тракту), из них по тракту следующего порядка 19 и по трактам более высоких порядков или линейным трактам не более 15 транзитов по каждому.
8
2.Литература
· Основы построения аналоговых систем передачи: Учебник для техникумов / Хромов Е.И. - М.: Радио и связь, 1983.-280 с., ил.
· http://www.aboutphone.info/lib/gost/21655-87.html
· http://www.itn.ru/documents/documentation/references/normy.pdf
