Реферат: Организационный инструментарий управления проектами (сетевые матрицы, матрица разделения административных задач управления, информационно-технологическая модель)
2.1. Виды организационного инструментария
В первой части коротко была рассмотрена природа проекта и связанной с его реализацией деятельности. При этом был затронут вопрос о структуризации работ по достижению целей проекта. Очевидно, что подобная деятельность, как уже было отмечено выше, служит повышению эффективности проектной деятельности по разным параметрам (стоимость, сроки и пр.). Среди элементов проектной деятельности можно назвать и организационный инструментарий. Выделяются следующие виды организационного инструментария[11] :
1. сетевые матрицы (более высокий уровень научной разработки «сетевых графиков»):
· представляют весь процесс осуществления проекта в наглядной форме,
· выявляют состав и структуру работ и приемлемые средства и методы их выполнения;
· анализируют взаимосвязи между исполнителями и работой;
· готовят научно обоснованный скоординированный план выполнения всего комплекса работ по проекту для более эффективного использования имеющихся ресурсов и сокращения сроков.
2. матрица разделения административных задач управления (РАЗУ):
· используя эту матрицу в системе управления проектом, можно разделить в команде проекта обязанности, права и ответственность всех участников проекта и на этой основе построить организационно-динамическую структуру и информационную систему.
3. информационно-технологическая модель (ИТМ):
· помогает осуществлять проектирование технологии управления проектом, то есть фиксацию последовательности и взаимосвязи решения управленческих задач.
2.2. Планирование проекта
В основе реализации проекта лежит процесс планирования. Планирование в том или ином виде производится в течение всего срока реализации проекта. «Планирование - это непрерывный процесс определения наилучшего способа действий для достижения поставленных целей с учетом складывающейся обстановки» [12] . В самом начале жизненного цикла проекта обычно разрабатывается неофициальный предварительный план – грубое представление о том, что потребуется выполнить при реализации проекта. Решение о выборе проекта в значительной степени основывается на оценках предварительного плана. Формальное и детальное планирование проекта начинается после принятия решения о его открытии. Определяются ключевые события – вехи проекта, формулируются задачи, работы и их взаимная зависимость.
План проекта – это единый, последовательный и согласованный документ, включающий результаты планирования всех функций управления проектом и являющийся основой для выполнения и контроля проекта.
2.3. Сетевые графики и сетевые матрицы
Проект состоит из многих стадий и этапов, выполняемых различными исполнителями. Этот сложный процесс должен быть четко скоординирован и увязан во времени. К системам планирования и управления предъявляются следующие требования:
· способность оценить текущее состояние;
· предсказать дальнейший ход работ;
· помочь выбрать правильное направление для воздействия на текущие проблемы с тем, чтобы весь комплекс работ был выполнен в установленные сроки согласно бюджету.
На данном этапе происходит определение последовательности выполнения работ, входящих в состав ИСР, результатом чего является сетевой график. Этот график представляет информационно-динамическую модель, отражающую взаимосвязи между работами, необходимыми для достижения конечной цели проекта. Сетевой график является также полезным при разработке крупных систем, в которых заняты многие исполнители работ, для оперативного руководства разработками.
На сетевом графике изображаются все взаимосвязи и результаты всех работ, необходимых для достижения конечной цели разработки, в виде ориентированного графа, т.е. графической схемы, состоящей из точек – вершин графа, соединенных направленными линиями – стрелками, которые называются ребрами графа. Продолжительность работ может быть определена при наличии норм трудоемкости работ – соответствующим расчетом; при отсутствии норм трудоемкости – экспертно. На основании сетевого графика и оценки продолжительности работ рассчитываются основные параметры графика.
Возможно два подхода к построению сетевых моделей. При первом – стрелками на графике изображаются работы, а вершинами – события. Такие модели относят к типу "Работа-стрелка" и называют сетевыми графиками. При втором подходе, наоборот, стрелкам соответствуют события, а вершинам – работы. Такие модели относят к типу "Работа-вершина" и называют сетями предшествования (каждая последующая работа связана с предшествующей ей). На Рис. 2.1 и 2.2 показаны примеры данных типов моделей.
Работами являются любые действия, приводящие к достижению определенных результатов - событий. События, кроме исходного, являются результатами выполнения работ. Между двумя смежными событиями может выполняться только одна работа или последовательность работ.
Для построения сетевых моделей необходимо определить логические взаимосвязи между работами. Причиной взаимосвязей являются, как правило, технологические ограничения (начало одних работ зависит от завершения других). Комплекс взаимосвязей между работами определяет последовательность выполнения работ во времени.
Рис.2.1 Сетевая модель типа "Работа-стрелка" – Сетевой график.

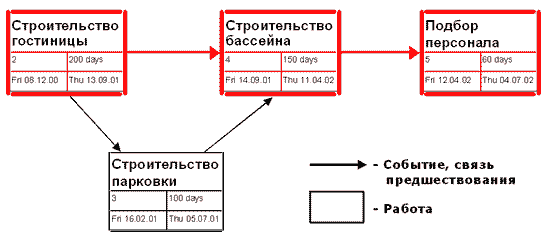

Рис.2.2 Сетевая модель типа "Работа-вершина" – Сеть предшествования.
При управлении проектной деятельностью нередко применяются средства создания иерархических сетевых моделей. «Процесс построения сети производится по шагам»[13] . В первую очередь создается корневой уровень иерархической сети, который состоит из структурных переходов системы работ, представляющих ее модули. Также на этом этапе создаются места, моделирующие точки взаимодействия. Эти места и структурные переходы соединяются дугами в соответствии с этапом реализации проекта. Следующие три шага генерации выполняются последовательно для каждого модуля. На втором шаге генерируется сеть, реализующая модуль. Эта сеть, в свою очередь, будет содержать структурные переходы. На этом этапе построения дуги не создаются, а достраиваются на следующем шаге, где создаются подсети, соответствующие структурным переходам. После этого транслируются отдельные операторы. В процессе построения такой сети создаются дуги для сети второго уровня. На четвертом шаге создаются структурные переходы, реализующие процедуры и функции, если таковые есть. На завершающем шаге – оптимизации сети – удаляются все пустые переходы, то есть переходы, имеющие пустые тела и не имеющие выражений на выходных дугах.
Сетевые матрицы, как было сказано выше, это более высокий уровень научной разработки сетевых графиков. Они представляют собой «графическое изображение процессов осуществления проекта, где все работы (управленческие, производственные) показаны в определенной технологической последовательности и необходимой взаимосвязи и зависимости»[14] .
Она совмещается с календарно-масштабной сеткой времени, которая имеет горизонтальные и вертикальные «коридоры»: горизонтальные «коридоры» характеризуют ступень управления, структурное подразделение или должностное лицо, выполняющие ту или иную работу; вертикальные — этап и отдельные операции процесса управления проектом, протекающие во времени (Приложение 1).
