Реферат: Производственное здание из древесины и синтетических материалов
Требуемая площадь сечения одного болта из условия среза:
Принимаем болты диаметром d = 18 мм, А = 2,54 см2 ;
Из условия смятия:
- расчетное сопротивление смятию элементов из стали ВСт3кп2 с временным сопротивлением Run = 365 МПа, соединяемых болтами нормальной точности.
Принимаем высоту башмака hБ = 20 см;
Проверяем кромку стойки на смятие поперек волокон:

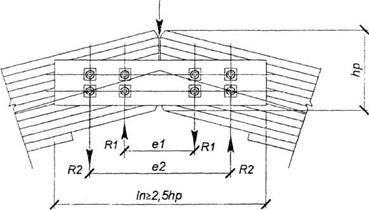

КОНСТРУИРОВАНИЕ КОНЬКОВОГО УЗЛА .
|
|
|
|
|
Q 7 |
Принимаем накладки из брусьев сечением bнхhn = 125×200 мм, после острожки 115х190 мм длиной lн ≥ 2,5 hP = 2,5 ·30,9 = 77,25 см, принимаем накладку длиной lн = 80 см.
Принимаем расстояния между осями болтов е1 = 30 см, е2 = 60 см; диаметр болтов dБ = 20 мм;
Взаимное смятие торцов полурам под углом к волокнам Ν7 = НА :
Проверяем накладки на изгиб:
Определяем несущую способность одного болта:
а) из условия смятия крайнего элемента:
Ткр = 0,8·а·dБ =0,8·11,5·2 = 18,4 кН;
б) из условия смятия среднего элемента:
Tcp = 0,8·c·dБ = 0,8·18·2 = 28,8 кН;
в) из условия изгиба болта:
Ти = 1,8 · dБ 2 + 0,02 · а2 = 1,8 · 22 + 0,02 · 11,52 = 9,8 кН;
Т min =
кН;
Определяем усилия в болтах:

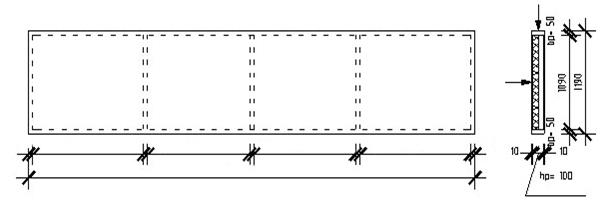

РАСЧЕТ СТЕНОВОЙ ПАНЕЛИ С АСБЕСТОЦЕМЕНТНЫМИ ОБШИВКАМИ .
Таблица сбора нагрузок
| Вид нагрузки | Нормативная нагрузка, кН/м | yf | Расчетная нагрузка, кН/м |
|
1. Асбестоцементные плоские листы
| 0,428 | 1,1 | 0,471 |
|
2.Продольные ребра: | 0,05 | 1,1 | 0,055 |
|
3. Поперечные ребра:
| 0,023 | 1,1 | 0,025 |
|
4. Утеплитель из минераловатных плит на синтетическом связующем γ = 1,25 кН/м3 толщиной 0,06 м:
| 0,078 | 1,2 | 0,094 |
|
5 . Пленочная пароизоляция: | 0,012 | 1,1 | 0,013 |
|
6.Шурупы и шайбы оцинкованные: | 0,012 | 1,1 | 0,013 |
| Итого постоянная нагрузка: | gн = 0,603 | - | gр = 0,671 |
| Временная нагрузка: Ветровая для III района w0 = 0,38 кН/м2 : К-во Просмотров: 322
