Реферат: Промышленная вентиляция и кондиционирование

Рис. 5.3.1 Индивидуальная характеристика радиального вентилятора (построена в линейном масштабе)

Индивидуальные характеристики строят в следующих координатах:

(5.12)

???. 5.3.2. ??????????? ?????????????? ??????????? ???????????

Рис. 5.3.3. Безразмерная характеристика радиального вентилятора

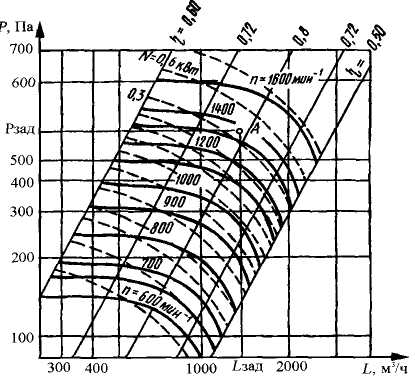

Рис. 5.3.4. Индивидуальная характеристика радиального вентилятора (построен в логарифмическом масштабе)

Характеристика полного давления определяет зависимость разности полных давлений на входе и выходе вентилятора и от подачи .

В зависимости от величины потерь в вентиляторе форма характеристики полного давления может быть полого падающей, круто падающей или иметь впадину в области малых подач.

Характеристика определяет затраты энергии, необходимой для преодоления потерь внутри вентилятора и присоединенной к нему сети.

Учитывая, что затраты минимальны при нулевом расходе, запускать нагнетатели в работу рекомендуется при закрытых регулировочных элементах. В этом случае пусковой ток будет минимальным и не произойдет перегрузки двигателя.

Характеристика позволяет оценить эффективность работы вентилятора при различных режимах. С ростом подачи полный КПД сначала увеличивается, а затем, достигнув максимума, уменьшается.

Режим работы вентилятора, соответствующий максимальному значению КПД, называют оптимальным. Рабочим участком характеристики вентилятора принято считать ту ее часть, где

Индивидуальные характеристики строятся для различных скоростей вентилятора.

Верхняя кривая (рис. 5.3.1) соответствует режиму с максимальной частотой вращения. Нижняя характеристика строится для наименьших давлений, при которых использование данного вентилятора еще целесообразно.

Кривые, соединяющие точки равных КПД, представляют собой квадратичные параболы. Крайняя кривая линия КПД, совпадающая с характеристикой динамического давления , определяет условия работы вентилятора без сети . Область ниже этой кривой представляет собой область неэффективного использования вентилятора (нерабочая зона).

Для определения режимов работы вентилятора по индивидуальной характеристике находят точку А, соответствующую заданным значениям и . После этого определяют частоту вращения рабочего колеса, КПД и потребляемую мощность. По полученным данным подбирают электродвигатель и передачу. При подборе вентилятора следует стремиться к тому, чтобы частота вращения вентилятора совпадала со стандартной частотой электродвигателя, а рабочая точка А располагалась в рабочей области вентилятора. Если на характеристике не нанесены значения , то затраченную мощность определяют по формуле:

, (5.13)

Индивидуальные характеристики приведенные в каталогах, построены в логарифмической сетке. Особенностями этих характеристик является отсутствие нулевых значений давлений и подачи, линии КПД являются прямыми (рис. 5.3.4).

Безразмерные характеристики осевых вентиляторов относятся к его внешнему диаметру или к окружной скорости на внешнем диаметре. Эти параметры меняются вдоль радиуса.

В осевых вентиляторах характеристика часто имеет седлообразную форму (рис. 5.3.5).

В зависимости от величины угла выхода лопатки рабочего колеса различают (рис. 5.3.6):

– загнутые назад лопатки ; – радиально оканчивающиеся лопатки ; – загнутые вперед лопатки
