Реферат: Промышленная вентиляция и кондиционирование

Качество преобразования динамического давления вентилятора в статическое оценивается коэффициентом давления, который равен отношению полного давления к динамическому:

(4.3.3)

Теоретически коэффициент давления лопаток, загнутых назад, может быть равен 4, радиально заканчивающихся – 2.

??????????? ???????????? ? ????????? ?????? ?????????

Преимущества: высокие значения давлений и подачи воздуха; с увеличением подачи увеличивается давление; меньшие окружные скорости.

Недостатки: крутой подъем характеристики потребляемой мощности (возможен перегрев двигателя); низкий КПД; повышенный уровень шума.

??????????? ???????????? ? ????????? ????? ?????????

Преимущества: с увеличением подачи потребляемая мощность не изменяется; высокий КПД; низкий уровень шума.

Недостаток: с увеличением подачи давление уменьшается.

Особенности вентиляторов с радиально заканчивающимися лопатками

Преимущества: давление не зависит от подачи; низкий уровень шума; высокий КПД.

Недостаток: с увеличением подачи увеличивается потребляемая мощность и уровень шума.

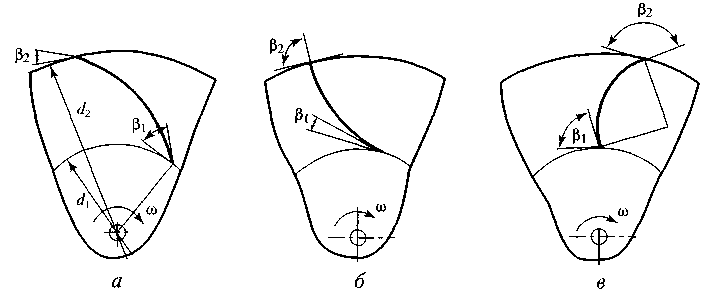

Рис. 4.3.6. Схема установки листовых лопаток радиального вентилятора:

а– лопатки, загнутые назад; б – радиально заканчивающиеся

лопатки; в – лопатки, загнутые вперед

5.4. Вентиляционные сети

5.4.1. Работа вентилятора в сети

Сетьюназывают систему воздуховодов и других элементов воздушного тракта, на которые подает воздух вентилятор. Сеть может состоять из элементов тракта, подсоединенных последовательно, параллельно или смешано.

Каждая сеть характеризуется потерями давления, которые можно разделить на потери по длине всех элементов и местные потери.

где – удельные потери давления по длине -го участка сети; – длина го участка сети; – скорость воздуха в -м участке сети; – плотность воздуха;

– коэффициент местных сопротивлений -го элемента; – диаметр -го участка сети; – площадь сечения го участка сети; К – коэффициент, являющийся константой для данной сети, а также аэродинамической характеристикой сети.

???. 5.4.1. ???? ????????????? ?????????????? ????

Уравнение (5.4.1) принято называть характеристикой сети. Из этого уравнения вытекает, что характеристика сети есть степенная функция.

Однако встречаются и другие характеристики: – для сети с постоянным статическим сопротивлением, например, продувка воздуха через слой жидкости в пенном аппарате (рис. 5.4.1, а).

– для сети со статическим сопротивлением и потерями давления при турбулентном режиме (рис. 5.4.1,).

– для сети с ламинарным течением жидкости, при продувке воздуха через фильтр (рис. 5.4.1, с).

– для сети с сопротивлением при политропическом течении (рис. 5.4.1,).

Если сеть состоит из большого числа различно соединенных элементов, то при расчете применяется принцип суперпозиции.
