Реферат: Расчет приводной станции конвейера
об/мин )
3.3 Характеристики на третьем валу
Характеристики на третьем валу имеют следующие значения
4 Расчет клиноременной передачи
Исходя из передаваемой мощности Рэ.д =0,55 кВт рекомендуемые сечения ремней О и А.

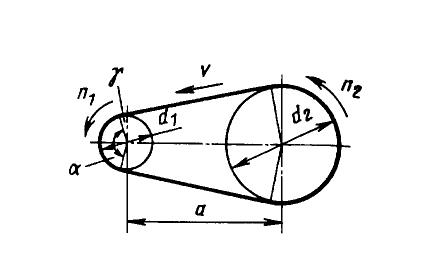

Схема клиноременной передачи представлена на рисунке 5.
Рисунок 5 – Схема клиноременной передачи
Расчет приводной станции для обоих сечений и результаты сводятся в таблицу 1.
Таблица 1 – Расчет клиноременной передачи
| № этапа | Определяемый параметр, расчетная формула, подстановка, единица измерения | Результат расчета | |
| О | А | ||
| 1 | 2 | 3 | 4 |
| 1) | Диаметр ведущего шкива D1 , мм | 63 | 90 |
| 2) | Передаточное отношение UКЛП | 1,82 | 1,82 |
| 3) |
Расчетный диаметр ведомого шкива D2, мм D2 =D1 * UКЛП (1-ε) где ε – коэффициент упругого скольжения ремня, ε=0,02 О: D2 =63*1,82(1-0.02)=112,4 А: D2 =90*1,82(1-0.02)=160,5 Принимаем ближайший стандартный диаметр шкива D2 , мм | 112,4 125 | 160,5 180 |
| 4) |
Предварительное межосевое расстояние а, мм а≥0.55(D2 + D1 )+h, где h – высота ремня, мм О: а≥0.55(63+125)+7=110,4 А: а≥0.55(90+180)+8=156,5 | 110,4 | 156,5 |
5)  |
Расчетная длина ремня L, мм К-во Просмотров: 334
