Реферат: Расчет разветвленной цепи синусоидального тока

Затем определим ток в третьей ветви:

Значение тока I₃ совпадает со значением тока при расчете методом узловых потенциалов, что еще раз доказывает верность расчетов.

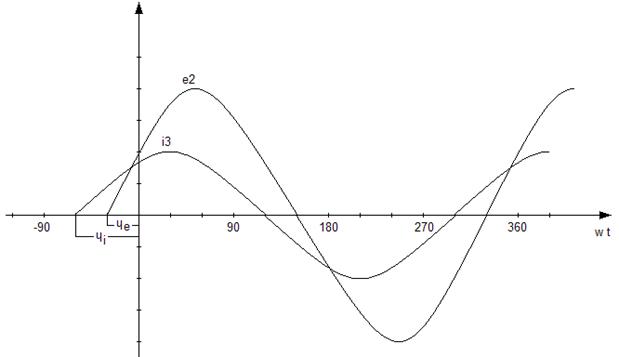

1.5 На одной координатной плоскости построим графики i ₃ ( t ) и e ₂ ( t ).

;

где ; (А)

Тогда: ;

Начальная фаза для : , для :

Выберем масштаб m_e = 17,625 (В/см) ; m_i = 0,8 (А/см).

То есть два деления для тока 1,6 А, четыре деления для Э.Д.С. 70,5 В.

1.6 Определим показания ваттметра.

1.7 Составим баланс активных и реактивных мощностей.

Должно выполняться условие:

где P = 76,3 (Вт); Q = - 25,3 (вар) (Характер нагрузки активно-емкостный)

Или

Первый источник работает в режиме потребителя, второй в режиме генератора.

1.8 Определим погрешности расчета мощности:

- для активной мощности

- для реактивной мощности

Погрешности связаны с округлениями при расчете, они находятся в допустимых пределах.

1.9 Построим лучевую диаграмму токов и топографическую диаграмму напряжений для преобразованной цепи.

Определим потенциалы точек.

Пусть , т.е. .

Тогда (В)
