Реферат: Расчётно-графическая работа по основам проектирования оптовых торговых предприятий

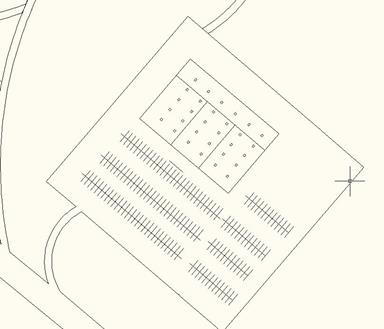

Предприятие имеет 2 подъездных пути: с ярославского шоссе и МКАД соответственно и автостоянку.

Автостоянка рассчитывалась следующим образом: на каждые 100 м² предприятия -10 машиномест, т.е. 480 машиномест. Каждое машиноместо имеет площадь 15 кв.м., следовательно площадь автостоянки .

Рис. 4 Сетка колонн

На рис 4. представлена сетка колонн, в соответствии с площадью была выбрана сетка 9*12.

Стены здания кирпичные, покрыты штукатуркой, а с наружи отделаны пластиком.

На рис. 5 представлен срез стены данного предприятия, на котором видно, что оно состоит из нескольких слоев:

- кирпич (510 мм)

-штукатурка (20мм)

-пластик с наружной стороны (20 мм)

Рис.5 срез стены

Вентиляция, отопление, кондиционирование:

Выбор системы отопления, вентиляции или кондиционирования воздуха зависит от нормативных значений параметров температурно-влажностного режима, которые содержатся в нормативных документах по проектированию соответствующих зданий и сооружений.

• система отопления местными отопительными приборами (в системе генератор тепла, теплопроводы и отопительные приборы конструктивно объединены в одно устройство);
• система теплоснабжения (предназначена для обеспечения тепловой энергией инженерных систем здания или иного сооружения, требующих для своего функционирования подачи нагретого теплоносителя);
• воздушно-отопительные завесы (предназначены для установки в оконных и дверных проемах с целью предотвращения проникновения холодного воздуха в отапливаемые помещения);
• естественная вентиляция (обусловлена разностью температур наружного и комнатного воздуха и силой ветра);
• механическая вентиляция (обусловлена специальным оборудованием и приборами, позволяющими подавать и удалять требуемый объем воздуха из локальных зон помещения);
• система холодоснабжения (предназначена для обеспечения подачи хладоносителя в системы кондиционирования);
• система дымоудаления (предназначена для удаления продуктов горения при пожаре и ограничения его распространения в целях обеспечения эвакуации людей из помещения в начальной стадии пожара);
• аварийная вентиляция после пожара (предназначена для удаления газов и дыма из помещения после действия автоматических установок газового или порошкового пожаротушения).

Далее рассчитали коэффициент теплопередачи по формуле: ,

- коэффициент теплопередачи,

- коэффициент теплопроводности,

- толщина слоев в метрах,

= 8 Вт/мК

= 23 Вт/мК

= 0,51 м - кирпич

= 0,02 м - штукатурка

= 0,02 м - пластик

= 0,4 Вт/мсек

=0,09 Вт/мсек

= 0,05 Вт/мсек

Таким образом, К=0,66 Вт/мК

Предприятие делится на 4 зоны:

1. Разгрузочный склад
2. Торговый зал:

• Для хранения и продажи товара с низкой температурой хранения(нет отопления вообще)
• Для хранения продаж товаров со средней температурой хранения(температура 18С,+25% теплоты компенсируется за счет оборудования)
• Для хранения товаров без холодильной обработки (температура 20С)

Далее рассчитали площади каждых из зон:
