Реферат: Сцепление автомобиля ВАЗ-2106
После выполнения указанных регулировок свободный ход педали сцепления до начала выключения сцепления должен составлять 25-35 мм.
2.3 Прокачка гидропривода сцепления
О воздухе в гидроприводе сцепления говорит неполное выключение сцепления, а также «мягкость» педали сцепления.
Для удаления воздуха из гидропривода
– очистите бачок и штуцер для прокачки от пыли и грязи;
– проверьте уровень жидкости в бачке гидропривода и при необходимости долейте жидкость;
– наденьте на головку штуцера 9 (см. рисунок 2.2) рабочего цилиндра шланг и погрузите его нижний конец в сосуд с жидкостью для гидропривода
(30-50 г);
– резко нажмите 3-5 раз на педаль сцепления с интервалами между нажатиями 2-3 с и, удерживая педаль в нажатом положений, отверните на
1/2-3/4 оборота штуцер 9 , вытесняя нажатием на педаль находящуюся в приводе жидкость вместе с воздухом через шланг в сосуд. После того, как педаль сцеплении достигнет крайнего переднего положения и истечение жидкости через шланг прекратится, заверните штуцер до отказа;
– повторите указанную операцию до полного выхода пузырьков воздуха и, удерживая педаль нажатой, заверните до отказа штуцер, снимите шланг и наденьте колпачок штуцера.
При прокачке следите за уровнем жидкости в бачке гидропривода. Он должен быть выше отверстия трубки, соединяющей бачок с главным цилиндром привода сцепления. Конец шланга для прокачки должен быть постоянно погружен в жидкость.
После прокачки доведите уровень жидкости в бачке до нижней кромки заливной горловины.
Если, несмотря на продолжительную прокачку, из шланга будут выходить пузырьки воздуха, проверьте надежность крепления соединений, выясните, нет ли на трубках трещин или подтекания в соединениях со штуцерами. Возможно проникновение воздуха через поврежденные уплотнительные кольца главного
или рабочего цилиндров.
2.4 Снятие и установка сцепления
Снятие. Предварительно снимите коробку передач. Отверните болты и снимите кожух сцепления в сборе с нажимным диском. При этом нельзя поднимать этот узел за упорный фланец нажимной пружины.
Установка сцепления производится в обратном порядке, при этом:
– проверьте состояние подшипника в торце коленчатого вала двигателя, при необходимости замените подшипник;
– проверьте состояние шлицев на ступице ведомого диска и первичном валу коробки передач, шлицы очистите и смажьте тонким споем консистентной смазки ЛСЦ-15 или ЛИТОЛ-24;
– расположите ведомый диск выступающей частью ступицы с кольцевой канавкой в сторону коробки передач и отцентрируйте диск относительно подшипника оправкой А.70081, имитирующей шлицевой конец первичного вала коробки передач (рисунок 2.3).
2.5 Контроль сцепления

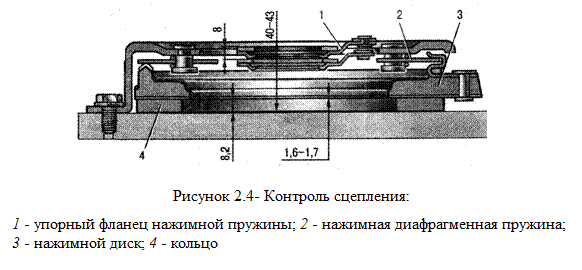

Контроль проводится на основании, которое заменяет маховик двигателя и имеет металлическое промежуточное кольцо 4 толщиной 8,2 мм, заменяющее
ведомый диск (рисунок 2.4). Закрепив кожух сцепления, выполните четыре хода выключения, прикладывая нагрузку не более 1370 Н (140 кгс) на упорный фланец нажимной пружины.
Ходу выключения 8 мм должно соответствовать переме
 |
??-??? ????????? ????? ?? 1,6-1,7 ?? (?????????? ?????????? ? 1,4 ??).
Расстояние от основания до рабочей поверхности фрикционного кольца упорного фланца должно быть 40-43 мм. В процессе работы за счет износа трущихся поверхностей дисков сцепления этот размер увеличивается. Если он достигнет 48 мм или перемещение нажимного диска будет меньше 1,4 мм, кожух сцепления в сборе с нажимным диском замените.
Фрикционные накладки ведомого диска замените при появлении растрескиваний, уменьшении расстояния между заклепкой и рабочей поверхностью до 0,2 мм, а также при односторонних задирах. При ремонте ведомого диска и замене фрикционных накладок пользуйтесь оправкой 67.7851.9500, кондуктором 67.7822.9517 (рисунок 2.5) и оснасткой 67.7813.9503. Развальцованные заклепки не должны иметь разрывов.
Биение рабочей поверхности фрикционных накладок не должно превышать 0,5 мм. Если оно больше, то диск выправьте (см. рисунок 2.6) или замените
 |
?????. ??? ????????? ?? ??????? ????? ??? ???????? ???????? ??????, ???????? ??????? ???? ? ?????.
2.6 Снятие и установка рабочего и главного цилиндров привода сцепления
В первую очередь слейте рабочую жидкость.
Для этого один конец шланга наденьте на штуцер выпуска воздуха 9 (см. рисунок 2.2) рабочего цилиндра, а другой опустите в чистый под, отверните штуцер 9 на 1/2-3/4 оборота нажимайте на педаль до тех пор, пока жидкость не будет удалена из гидравлической системы, затем отсоедините трубку, соединяющую главный и рабочий цилиндры, отсоедините оттяжную пружину 7 (см. рисунок 2.2), снимите шплинт с конца толкателя и снимите рабочий цилиндр, отвернув два болта крепления.
Для снятия главного цилиндра отверните две гайки, которыми он крепится на шпильках к кронштейну педалей, и отсоедините гибкий шланг бачка.
Для установки главного и рабочего цилиндров вышеописанные операции выполните в обратном порядке.
После заправки рабочей жидкостью гидропривод прокачайте.
