Реферат: Технология изготовления фланцев

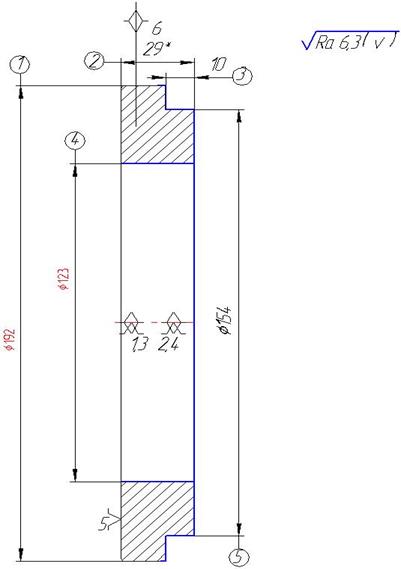

010.Токарно-винторезная.

А.Токарно-винторезная.

Б.Токарно-винторезный 1П756.

О.Точить заготовку в размер 1-5.

Т. 3-х. кулачковый патрон, резец проходной Т15К6 ГОСТ18882-73, Резец рассточной Т15К6 ГОСТ 18873-73,ШЦ-II-250-0,05 ГОСТ166-73.

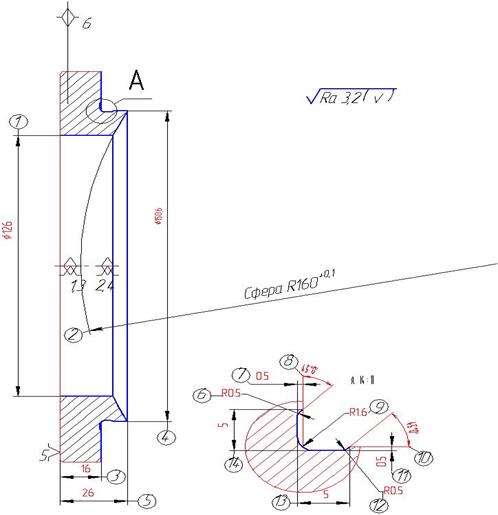

015.Токарная с ЧПУ.

А.Токарная с ЧПУ.

Б.Токарный с ЧПУ DF2/NC.

О.Точить заготовку в размер 1-3.

Т. 3-х. кулачковый патрон, резец проходной Т15К6 ГОСТ18882-73, Резец рассточной Т15К6 ГОСТ 18873-73,ШЦ-II-250-0,05 ГОСТ166-73.

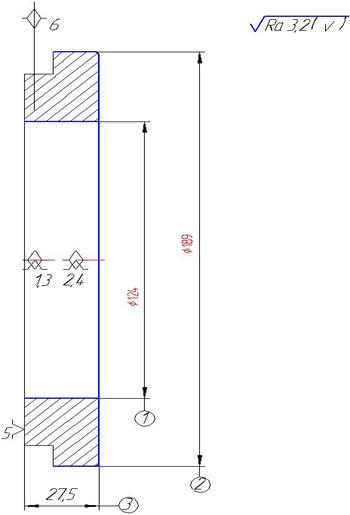

020.Токарная с ЧПУ.

А.Токарная с ЧПУ.

Б.Токарный с ЧПУ DF2/NC.

О.Точить заготовку в размер 1-14.

Т. 3-х. кулачковый патрон, резец проходной Т15К6 ГОСТ18882-73, Резец рассточной Т15К6 ГОСТ 18873-73, резец фасонный Т15К6 ГОСТ18882-73 ШЦ-II-250-0,05 ГОСТ166-73.

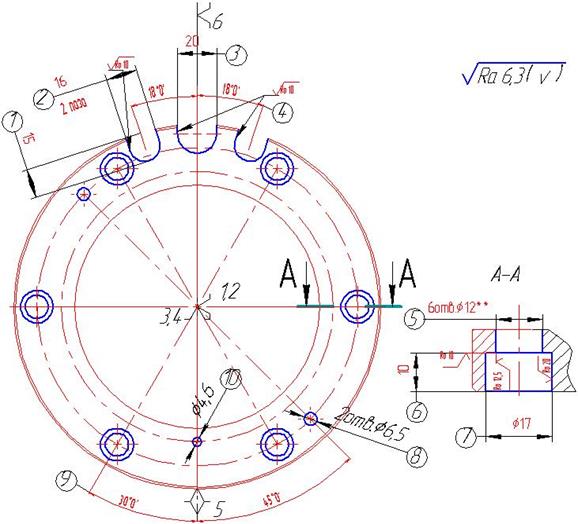

025.Фрезерная с ЧПУ.

А.Фрезерная с ЧПУ.

Б.Фрезерная с ЧПУ ГФ2171.

О.Обработать деталь в размер 1-9.

Т. Специальное приспособление, Сверло центровочное Р6М5Ø3 ГОСТ14952-75; фреза Ø16 Т15К6 ГОСТ 8529-69; фреза Ø20 Т15К6 ГОСТ 8529-69; комбинированный инструмент Р6М5 сверлоØ12 цековка Ø17; сверло Ø6,5 Р6М5 ГОСТ 14952-75;сверло Ø4,6 Р6М5 ГОСТ14952-75; ШЦ-II-250-0,05 ГОСТ166-73; нутромер НМ-75 ГОСТ 868-82.

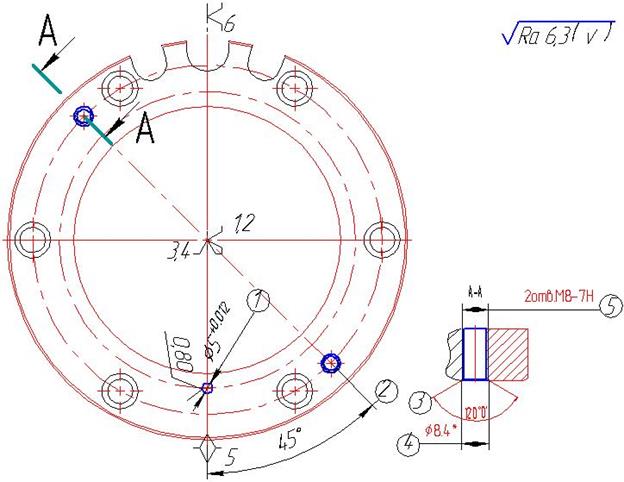

030.Вертикально сверлильная.

А.Вертикально сверлильная.

Б.Вертикально сверлильный 2А53.

О.обработать деталь в размер 1-5.

Т. Тиски при станке, Развертка Р6М5Ø5 ГОСТ11183-71;Метчик М8ГОСТ 29221-91;калибр пробка ГОСТ14810-69 8133-0910; нутромер НМ-75 ГОСТ 868-82.

035.Шлифовальная.
