Введение

Достаточно большое количество аварий на предприятиях происходит вследствие гидравлического удара. Это физическое явление наносит огромный ущерб как деталям машин и техническим устройствам, так и целым системам.

Практически определить причиной аварии гидравлический удар на 100% невозможно, но предупредить его реально. Для этого в данной работе рассмотрим сначала механизм возникновения гидравлического удара, а затем и методы его предотвращения.

1. Гидравлический удар и его механизм

Гидравлический удар – резкое изменение давления, распространяющееся с большой скоростью по трубопроводу.

Гидравлический удар характерен колебаниями давления с высокой амплитудой, в десятки, а иногда и в сотни раз превышающей нормальное рабочее давление. Гидравлический удар может г розить разрушением трубопровода, агрегатов, элементов СЭУ.

Вызывающие гидравлический удар силы инерции и соответствующие им локальные ускорения настолько велики, что развивающееся под их действием давление оказывает заметное влияние на изменение плотности и сжимаемость жидкости. Примером гидравлического удара может быть движение жидкости в простом трубопроводе (рис. 1).

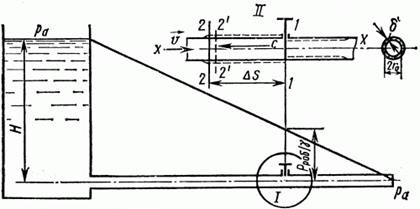

Рисунок 1. Движение жидкости в простом трубопроводе

При рабочем положении I задвижка полностью открыта и жидкость под действием напора Н движется по трубопроводу со скоростью υ, обеспечивая в сечении I–I у задвижки рабочее давление Р_раб . Будем упрощенно считать, что время закрытия задвижки (t_з = 0), после чего она занимает положение II.

При закрытии задвижки ближайший к ней слой жидкости (слева по рисунку), натолкнувшись на преграду, остановится, его скорость упадет до нуля.

За время Δt процесс остановки жидкости распространится вверх по трубопроводу на длину Δs.

На левой границе отсека 1–2 (в сечении 2–2) сохранятся нормальные рабочие условия: скорость υ и давление Р₂ = Р_раб . В сечении 1–1 скорость равна нулю υ = 0, а давление за счет действия сил инерции повысится на значение ударного давления Р_уд и будет равно Р₁ = Р_раб + Р_уд .

Обычно давление Р_уд достигает десятков мегапаскалей. Повышенное давление вызовет деформацию жидкости в отсеке 1–2 и стенок трубы: жидкость окажется сжатой (сечение 2–2 переместится в положение 2'-2'); диаметр трубопровода увеличится (на рис. 1 показано штриховой линией).

В большинстве случаев стенки трубопроводов настолько жестки, а сжимаемость жидкости настолько мала, что в решении ряда задач можно не учитывать изменений площади живого сечения ω и длины отсека Δs.

Отношение c = Δs/Δt показывает скорость распространения процесса вдоль трубопровода и называется скоростью ударной волны. Она равна скорости распространения звука в данной среде.

Точное исследование задачи о гидравлическом ударе было впервые выполнено Н.Е. Жуковским (в 1898 г.). В качестве исходного он принял положение, что при гидравлическом ударе вся кинетическая энергия остановившейся жидкости идет на работу по ее сжатию и на работу по растяжению стенок трубы.

Ударное давление можно определить по формуле Жуковского.

При мгновенном закрытии затвора повышение давления в трубопроводе определяется по формуле Жуковского:

ΔР_уд = ρсυ, (1)

где ρ – плотность жидкости, кг/м³ ;

υ – средняя скорость движения в трубопроводе до закрытия затвора, м/с;

с – скорость распространения ударной волны, определяемая по формуле

(2)
