Реферат: Жидкостные ракетные двигатели

Высотная характеристика - зависимость тяги и удельного импульса от высоты полета при постоянном значении массового секундного расхода и не­изменном соотношении компонентов топлива.

Рис. 16

На рис. 16 представлена зависимость давления окружающей среды Р_н от высоты Н.

На рис. 16 приведены зависимости тягии удельного импульса I_уд

от высоты полёта. Необходимо отметить, что при малых высотах полёта из-за сильного перерасширения газа наблюдается отрыв потока от стенок сопла, что учтено при построении высотной характеристики.

Рис.17

4.3. Режимы работы сопла

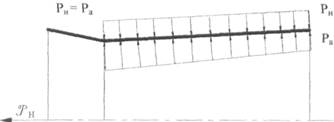

1) Расчетный режим, Р_а = Р_н , рис. 18а

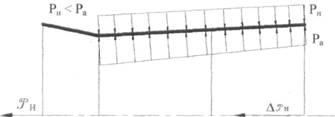

2)Режим недорасширения,рис. 186.

Режим недорасширения наблюдается при полете летательного аппа­рата по траектории выше расчетной.

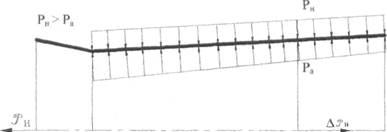

3) Режим перерасширения, Ра < Рн . рис. 18а.

Режим перерасширения наблюдается при полете летательного аппа-г-о-э по траектории ниже расчетной.

а)

б )

в)

Рис. 18

Влияние высотности сопла на протекание высотной характеристики

Высотность сопла определяется расчетным значением давления на срезесопла Ра; чем меньше Ра, тем высотность сопла больше.

1) Возьмём серию сопел для которых справедливо соотношение

, при условии

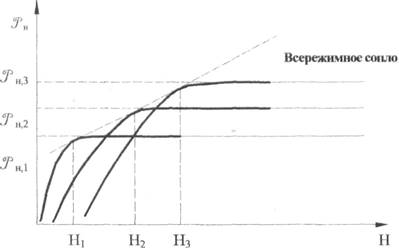

2)Для сопла с относительной степенью расширения - F₁ на рас­четной высоте - Н₁ наблюдается расчетное значение тяги - -Ун,1, ко­
торое является для него максимальным, рис.19.

3)Рассмотрим сопло, у которого относительная степень расшире­ния, причемТак как, тои

4)Точки с экстремальными значениями тяг соединим кривой, ко­
торая будет являться высотной характеристикой всережимного со­
пла, рис.19

Рис.19 5.

Общие сведения о ЖРД

5.1. Системы космических летательных аппаратов

Различают следующие типы космических летательных аппаратов: 1) Баллистические ракеты (Б.Р.). Обеспечивает доставку полезного груза к цели без вывода на орбиту.

Б.Р.
