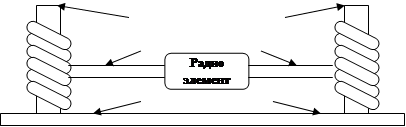

1. монтажный штырь;

2. монтажный провод;

3. печатная плата.

2. Модифицированная – 6-8 витков монтажного провода, из них 2 с изоляцией, а остальные голые. Предпочтение отдаётся этому типу накрутки, так как всё усилие идёт на 2 витка с изоляцией, что способствует отсутствию поломок провода при накрутке.

3. Бандажированная – этот тип накрутки может выполняться одножильным или многожильным проводами с предварительным скручиванием и облуживанием.

Монтажный штырь

Монтажный провод

Печатная плата

Недостатки:

1) перекрутка витков;

2) накрутка витков в разбежку;

3) недостаточная длина провода с изоляцией при модифицированной накрутке.

Инструмент:

1) ручной, реверсивная оттвёртка;

2) электрический пистолет.

Накрутку нельзя выполнить ручным способом (натяжение проводов – 10Н). Её выполняют специальным инструментом – накрутчиком (пистолетом), снимают – вилкой или раскрутчиком.

Резисторы

Резисторы – элементы РЭАиП, предназначенные для перераспределения и регулирования электрической энергии между элементами схемы.

Полезную функцию резистор выполняет благодаря сосредоточенному в его токопроводящем (резистивном) элементе активному элементу сопротивлению.

По характеру ВАХ различают линейные (постоянного и переменного сопротивления) и нелинейные резисторы. В нелинейных резисторах в качестве резистивного элемента применяются различные полупроводниковые материалы.

По конструктивному исполнению резисторы подразделяются на:

1) Тонкослойные плёночные;

2) Объёмные;

3) Проволочные.

По способу защиты резистивного элемента резисторы различают неизолированные, изолированные лакированные, компаундированные, опрессованные пластмассой, герметизированные, вакуумные.

В зависимости от назначения резисторы подразделяют на резисторы общего и специального применения.

Условное графическое обозначение резисторов на схемах электрических принципиальных (УГО на Э3)

R

4

10
