Учебное пособие: Теория алгоритмов
Множество элементарных операций упорядочено и образует абстрактную программу, которая представляет алгоритм.

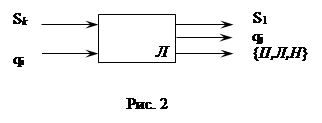

Считывающая головка и управляющее устройство образуют логический блок, который представляет собой (2,3)-полюсник.

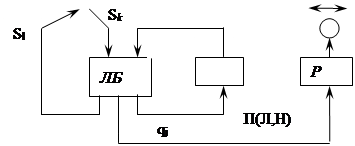

Структура МТ имеет следующий вид:
S1 | S2 | … | Sk | … | Sm |
Q - ячейка хранит символ состояния, а Р - ячейка – символ сдвига. В них происходит задержка данных символов до начала следующего такта.
В качестве начальной информации на ленту можно записать любую конечную последовательность символов (входное слово) U внешнего алфавита. В начале работы алгоритма устройство управления находится в начальном состоянии, головка обозревает первый слева непустой символ входного слова U. Если после конечного числа тактов МТ останавливается, переходя в заключительное состояние, а на ленте оказывается информация B, то говорят, что машина применима к последовательности U и перерабатывает ее в последовательность B.
Если остановка и сигнал об остановке никогда не поступают, то говорят, что МТ не применима к последовательности U.
Рассмотрим функционирование МТ на примере сложения двух чисел, которые будем изображать в виде набора единиц.
Внешний алфавит будет состоять из символов: {1, +, Ù}, где Ù – пустой символ.
Внутренний алфавит будет состоять из четырех символов {q1 , q2 , q3 , !}, где символ q1 означает начальное состояние, а ! – заключительное состояние.
Пусть на ленте записана начальная информация:
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 | 1 | + | 1 |
МТ должна ее переработать в результирующую информацию:
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 | 1 | 1 |
Абстрактная программа, реализующий операцию сложения, будет иметь вид:
1q1 1q3 →1q3 П +q3 →+q3 П |
Ùq3 →1q2 H +q2 →+q2 Л 1q2 →1q2 Л Ùq2 →Ùq1 П +q1 →Ù!Н |
Начальное состояние УУ=q1, состояние ленты имеет вид:
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 | 1 | + | 1 |
После первого шага состояние YY=q3, состояние ленты как на рис.
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 | + | 1 |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 | + | 1 | 1 |
После пятого шага YY перейдёт в состояние q2. Состояние ленты показано на рис.
После десятого шага YY в состоянии q1 (рис. )
1 | 2 | 3 | 4 | 5 | 6 | 7 |
![]() | + | 1 | 1 |
Последовательность команд, реализующих операцию сложения, удобно задать таблицей, которую называют функциональной схемой алгоритма.
q1 | q2 | q3 | |
1 | Ùq3 П | 1q2 Л | 1q3 П |
Ù | Ùq1 П | Ùq1 П | 1q2 H |
+ | Ù!Н | +q2 Л | +q3 П |
Основная гипотеза теории алгоритмов (тезис Чёрча)
Всякий алгоритм может быть задан посредством тьюринговой функциональной схемы и реализован в соответствующей машине Тьюринга.
Обоснование гипотезы.
Речь не идет о доказательстве гипотезы, так как она содержит не формализованные математические понятия.
