Курсовая работа: Анализ системы автоматического регулирования температуры приточного воздуха в картофелехранилище

,

Составим структурную схему САР.

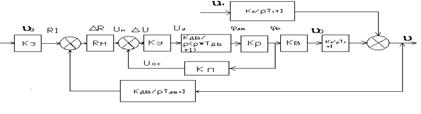

Рис.3 Структурная схема САР. температуры приточного воздуха в картофелехранилище

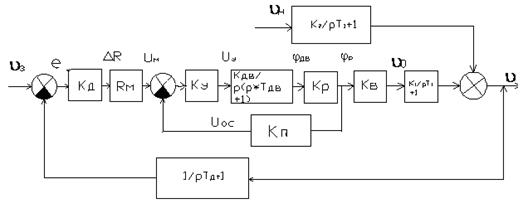

Рис.4 Структурная схема САР температуры приточного воздуха в картофелехранилище.

Определение закона регулирования системы

Законом регулирования называют математическую зависимость, в соответствии с которой управляющее воздействие на объект формировалось бы безинерционным регулятором в функции от ошибки системы.

Закон регулирования во многом определяет свойства системы. Определим закон регулирования рассматриваемой САР. Для этого найдем передаточную функцию, определяющую взаимосвязь управляющего воздействия на объект и ошибки:

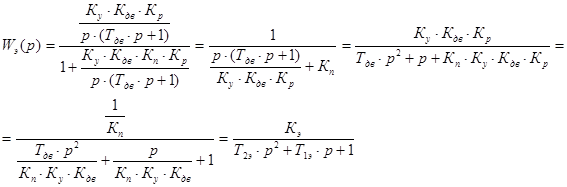

Заменим звенья, охваченные местной обратной связью одним эквивалентным звеном:

Подставив значения, получим:

Окончательно для безинерционного регулятора получаем:

Зависимость управляющего воздействия от ошибки показывает, что в рассматриваемой системе применен П-закон регулирования.

Определение передаточных функций системы по управляющему и возмущающему воздействию и для ошибок по этим воздействиям.

Передаточная функция САР по управляющему воздействию определяет взаимосвязь между применением регулируемой величины Y и изменением задающего воздействия Yз:

Передаточная функция САР по возмущающему воздействию определяет взаимосвязь между изменением регулируемой величиной Y и изменением возмущающего воздействия F:

,

где - передаточная функция цепи звеньев от места приложения возмущающего воздействия до регулируемой величины.

Передаточная функция для ошибки по управляющему воздействию определяет взаимосвязь между изменением сигнала ошибки и изменением задающего воздействия:

Для рассматриваемого объекта передаточная функция САР температуры в теплице для ошибки по управляющему воздействию:
