Курсовая работа: Газотурбинный двигатель для привода аппарата

Таблица 1.3 - Результаты теплового расчета

Сечение	Параметры газа		Примечания
	Т*,К	Р*,Пах105
Н-Н	288,15	1,01325
В-В	288,15	0,972
К-К	774,32	21,39
Г-Г	1525	19,81
ТК-ТК	1085,86	4,174
Т-Т	771,29	1,047
С-С	769,79	1,023	Тс=767,79

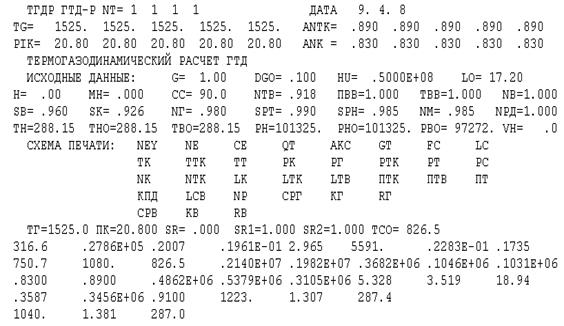

1.3 Термогазодинамический расчет на ЭВМ.

Таблица1.4 - Исходные данные

2 . ФОРМИРОВАНИЕ ОБЛИКА ГТД

2.1. Подготовка исходных данных

Формирование облика (проточной части) ГТД и ГТУ является одним из наиболее важных начальных этапов проектирования ГТД и ГТУ, непосредственно следующим за выполнением теплового расчета и предшествующим газодинамическим расчетам элементов проточной части (каскадов компрессоров и турбин). При выполнении расчетов по формированию облика ГТД (ГТУ) определяются: форма проточной части, частоты вращения роторов и число ступеней каскадов лопаточных машин. Исходными данными для этих расчетов являются значения заторможенных параметров рабочего тела (воздуха и продуктов сгорания) в характерных (расчетных) сечениях проточной части, основные геометрические (диаметральные) соотношения каскадов лопаточных машин и принимаемые значения коэффициентов аэродинамической загрузки компрессорных и турбинных ступеней. В учебном проектировании обычно (для облегчения задачи) задается прототип проектируемого ГТД или ГТУ. В этом случае начальный выбор геометрических соотношений элементов проточной части и числа ступеней каскадов лопаточных машин заметно упрощается.

Ne – мощность в кВт

Lкнд/Lк – распределение общей работы повышения полного давления

КПДкнд* - коэффициент полезного действия КНД

Sнв – коэффициента восстановления полного давления в переходном канале между КНД и КВД

kfко - целочисленный идентификатор формы проточной части ОК

Zок - число ступеней ОК

Dвто/Dко - относительный диаметр втулки

D1цбк/Dкко - отношение наружного диаметра на входе в ЦБК к наружному диаметру на выходе из ОК

D2/Dко - отношение наружного диаметра РК ЦБК к наружному диаметру ОК на входе

D4/D2 - отношение диаметра ЦБК к наружному диаметру РК ЦБК

kfтвд - целочисленный идентификатор формы проточной части ТВД

Zтвд - число ступеней ТВД

Dсртвд - средний диаметр ТВД на входе

Dко - наружный диаметр КВД на входе

q(lг) - расходная газодинамическая функция на входе в ТВД

Сттвд - расходная скорость на выходе из ТВД, в м/с

kfкнд - целочисленный идентификатор формы проточной части КНД,

Zкнд - число ступеней КНД

Dвткнд/Dк - относительный диаметр втулки на входе в РК 1-ой ступени КНД

Св, Сккнд - расходная скорость на входе и на выходе из КНД, в м/с

Uк - окружная скорость на наружном диаметре РК 1-ой ступени КНД, в м/с

kfтнд - целочисленный идентификатор формы проточной части ТНД

Zтнд - число ступеней ТНД

Dсртнд - средний диаметр ТНД на входе

Dк - наружный диаметр КНД на входе

Сгтнд, Сттнд - расходная скорость на входе и на выходе из ТНД, в м/с
