Курсовая работа: Исследование предметной области и проблемной среды деканатов Разработка модели предметной области

Рис. 3.2 Пример изображения атрибутов сущности в ER-моделировании

Здесь также существует различие между типом и экземпляром. Тип атрибута Место рождения, например, имеет много экземпляров или значений: Харьков, Киев, Одесса, Купянск и т.д., однако каждому экземпляру сущности присваивается только одно значение атрибута.

Связь — ассоциации (отношения) между сущностями в предметной области. Связи представляют собой соединения между частями БД [6, 9, 10].

Связи позволяют по одной сущности находить другие сущности, связанные с нею.

Каждая связь может иметь один из следующих типов:

- один-к-одному (1:1);

- один-ко-многим (1:М);

- многие-ко-многим (М:М).

Обозначение типов связей в ER-диаграммах представлено на рис. 3.3.

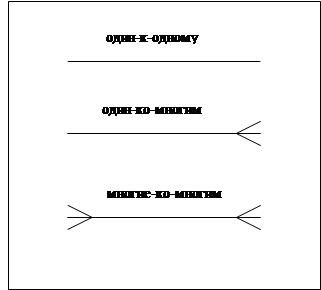

Рис. 3.3 Типы связей в ER-моделировании

Связь один-к-одному (1:1) означает, что один экземпляр первой сущности связан с одним экземпляром второй сущности. Например, сущность СТУДЕНТ и сущность СТИПЕНДИЯ имеют связь 1:1, так как Студент может не «заработать» стипендию, получить обычную или повышенную стипендию. Связь один-к-одному чаще всего свидетельствует о том, что на самом деле мы имеем всего одну сущность, неправильно разделенную на две.

Связь один-ко-многим (1:М) означает, что один экземпляр первой сущности связан с несколькими экземплярами второй сущности. Это наиболее часто используемый тип связи. Например, сущность СТУДЕНТ и сущность ОЦЕНКИ имеют связь 1:М, так как Студент может получить несколько оценок по нескольким дисциплинам.

Между связью один-ко-многим и многие-к-одному в принципе нет никакой разницы, так как между двумя сущностями возможны связи в обоих направлениях и всё зависит от того, с какими сущностями связаны данные.

Связь многие-ко-многим (М:М) означает, что каждый экземпляр первой сущности может быть связан с несколькими экземплярами второй сущности, и каждый экземпляр второй сущности может быть связан с несколькими экземплярами первой сущности. Тип связи много-ко-многим является временным типом связи, допустимым на ранних этапах разработки модели. В дальнейшем этот тип связи должен быть заменен двумя связями типа один-ко-многим путем создания промежуточной сущности [6, 10].

Каждая связь имеет два конца и одно или два наименования. Наименование обычно выражается в неопределенной глагольной форме: «иметь», «принадлежать» и т.п. Каждое из наименований относится к своему концу связи. Иногда наименования не пишутся ввиду их очевидности [10].

3.3 Выявление сущностей предметной области деканата

Основываясь на анализе предметной области и требованиях предъявляемых к БД можно выявить такие основные сущности: СТУДЕНТ, ДИСЦИПЛИНЫ, УЧЕБНЫЙ ПЛАН, УСПЕВАЕМОСТЬ, ДИПЛОМНЫЕ РАБОТЫ, КУРСОВЫЕ РАБОТЫ, ПРАКТИКА, ПЕРЕВОД С КУРСА НА КУРС, РОДИТЕЛИ.

Основные предметно-значимые атрибуты сущностей могут быть следующими.

Для сущности СТУДЕНТ определяем такие основные атрибуты:

- № зачётной книжки;

- ФИО;

- год рождения;

- национальность;

- гражданство;

- семейное положение;

- социальное положение;

- военная служба;

- адрес;

- льготные категории;
