Курсовая работа: Конструирование балочной клетки

Принимаем требуемый катет шва kf=5 мм(в соответствии с табл.38 СНиП II-23-81*)

4.3.2.Расчет балок настила

Сбор нагрузки: Таблица 8

Наименование нагрузки	Нормативная нагрузка,	f	Расчетная нагрузка,
1	Металло-цементный раствор t=30мм	0,75	1,3	0,975
2	Гидроизоляция:2 слоя рубероида на мастике	0,1	1,3	0,13
3	Теплоизоляция: шлако-бетон t=40мм	0,48	1,3	0,624
4	Стальной настил t=16мм	1,256	1,05	1,3188
5	Полезная нагрузка	28	1,05	29,4
Итого:	30,586	32,4478

Определение удельного веса настила.

Рис.10

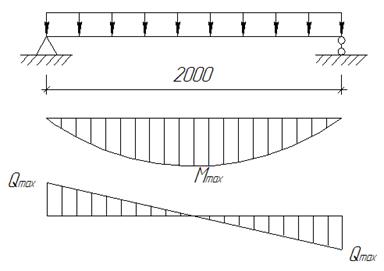

Погонная нагрузка на балку настила

32,4478*1,25=40,55975;

Максимальный изгибающий момент от расчетной нагрузки:

Требуемый момент сопротивления при с1 = 1,1:

По сортаменту принимаем двутавр №14ГОСТ 8239-89 (Iх=572см4, Wх=81,7см4, Sх=46,8 см3, b=73 мм, t=7,5 мм, d =4,9 мм, h = 140 мм, mбн =13,7 кг/м).

;

Rggс = 1,1 × 24 = 26.4 кН/см2

22,57 < 26,4 - условие прочности выполняется

Уточним коэффициент с1=с по табл. 66 СНиП II-23-81*

Аf=bt=7,3·0,75=5,475м2;

Аw = (h-2t)d = (14-2·0,75)0,49=6,125 см2

Þ с = 1,0806=>

22,97 < 26,4 - условие прочности выполняется

Перерезывающая сила на опоре:

Qmax = qбн lбн × 0,5= 40,55975×2 × 0,5 =40,55975кН ;

Проверка касательных напряжений.
