Курсовая работа: Конструирование балочной клетки

Ryγc=24·1,1=26,4;

3,35<26,4- условие выполнено=> стенка балки обладает прочностью от местного давления.

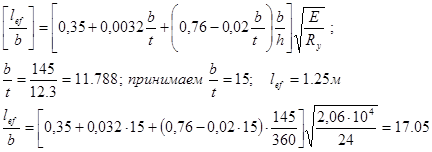

Проверка общей устойчивости балки

- расчет на общую устойчивость не требуется.

5. СРАВНЕНИЕ ВАРИАНТОВ БАЛОЧНОЙ КЛЕТКИ.

Таблица 10

Наименование элементов	1- вариант		2- вариант		3- вариант
	Расход стали, кг/	Количество балок, шт	Расход стали, кг/	Количество балок, шт	Расход стали, кг/	Количество балок, шт
Стальной настил	94,2	35	62,8	40	125,6	28
Балки настила	13,7	28	29,44	35	10,96	21
Вспомогательные балки	24,3	8	19	4	24,3	8
ИТОГО:	132,2	71	111,24	79	160,86	57

Вывод: по расходу стали и количеству монтажных элементов наиболее экономичен вариант №2.

6. ПРОЕКТИРОВАНИЕ СОСТАВНОЙ БАЛКИ

Сбор нагрузки на главную балку Таблица 11
