Курсовая работа: Конструирование балочной клетки

;

RS gс = = 14,94 кН/см2;

4,4247<14.94=> условие выполняется.

Проверка жесткости.

;

;

lбн=350 см;

Е=2,06·104 кН/см2;

qн=0,0030586·125=0,382325 кН/см;

Jx=572 см4

0,0034>0,004=>жесткость балки обеспечена.

4.3.3.Расчет вспомогательных балок

Сбор нагрузок:

Таблица 9

Наименование нагрузки	Нормативная нагрузка,	f	Расчетная нагрузка,
1	Металло-цементный раствор t=30мм	0,75	1,3	0,975
2	Гидроизоляция:2 слоя рубероида на мастике	0,1	1,3	0,13
3	Теплоизоляция: шлако-бетон t=40мм	0,48	1,3	0,624
4	Стальной настил t=16мм	1,256	1,05	1,3188
5	Балки настила № 14	0,1096	1,05	0,11508
6	Полезная нагрузка	28	1,05	29,4
Итого:	30,6956	32,55788

Определим удельный вес балок настила.

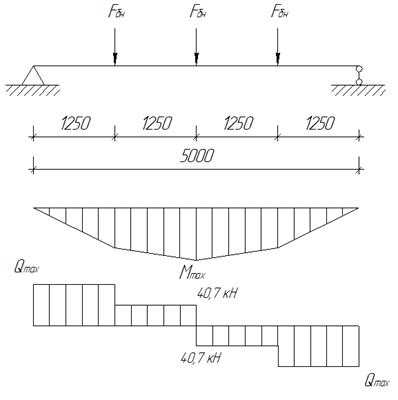

Нагрузка с балок настила передаётся на вспомогательные балки в виде сосредоточенных сил. При частом расположении балок настила (4 и более) можно заменить сосредоточенные силы эквивалентной равномерно распределённой нагрузкой.

Требуемый момент сопротивления при с1 = 1,1:

По сортаменту принимаем двутавр №36 ГОСТ 8239-89 (Iх=13380см4, Wх=732см4, Sх=423 см3, b=145 мм, t=12,3 мм, d =7,5 мм, h = 360 мм, mбн =48,6 кг/м).
