Курсовая работа: Організація технологічного процесу ремонту в цеху правки
У цеху правки ремонтують платформи. Платформи (рисунок 1.1) відносяться до відкритого рухомого складу та призначені для перевезення довгомірних вантажів (лісоматеріалів, металопрокату, будівельних конструкцій), машин та обладнання, контейнерів, вантажів у ящиках та деяких насипних вантажів, що не потребують захисту від атмосферних опадів.

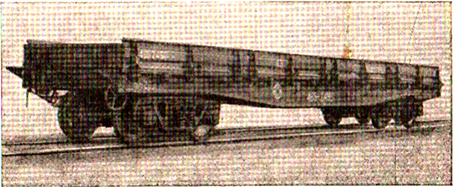

Рисунок 1.1 - Чотиривісна універсальна платформа
Рама платформи (рисунок 1.2) конструкційно відрізняється від рам інших вантажних вагонів наявністю основних повздовжніх балок (дві бокові 1 та хребтова 4), що мають змінну по довжині висоту перерізів. Окрім названих несучих повздовжніх балок у будову рами входять чотири додаткові повздовжні балки 8. Останні призначені з ціллю збільшення числа опор для дошок підлоги і кріплення гальмівного обладнання. До числа поперечних балок рами відносяться дві кінцеві5, дві шворневі 6, дві основні поперечні 7 та чотири допоміжні поперечні 3. На кінцях рами на ділянці між кінцевими та шворневими балками є розкоси. Вони передбачені для передачі повздовжніх зусиль на бокові балки рами з ціллю часткового розвантаження хребтової балки. На бокових балках встановлені державки 2 петель бокових бортів.

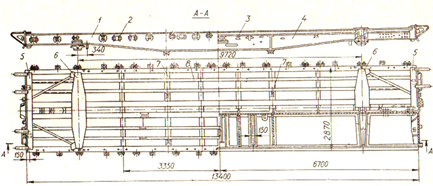

Рисунок 1.2 – Рама чотиривісної платформи
Кузов платформи утворюють дерев’яний настил підлоги та металічні бокові та торцеві відкидні борти. Підлога настилається поперек рами. Борти шарнірно з’єднані з рамою платформи. Кожний борт висотою 500 мм для облегшення його підйому розділена на чотири секції. Кожна з них (рисунок 1.3) складається з двох крайніх стійок-петель 4, одної середньої петлі 2 та холодно гнутого профілю 1 товщиною 3 мм з широким продольним гофрам.
Торцеві борти висотою 400 мм також утримуються у закритому положенні за допомогою клинових запорів.
Конструкція платформи дозволяє перевозити вантажі як при піднятих, так і при відкинутих вниз повздовжніх бортах, що важливо при перевезеннях негабаритних вантажів. Для ув’язування вантажів на бокових бортах є ув’язочні кільця 3.

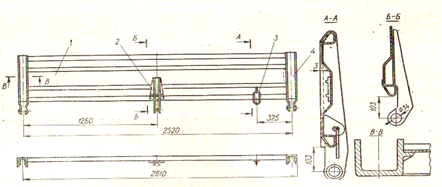

Рисунок 1.3 – Секція повздовжнього металічного борта платформи
1.3 Характеристика виробничої структури та структури управління ВРЗ
Під структурою керування розуміють склад та функції органів управління, їх підпорядкованість і взаємозв’язок. Структура керування повинна відповідати наступним вимогам : забезпечувати умови для оперативного і багатостороннього якісного здійснення функцій управління підприємством, мати мінімальне число ланок, бути гнучкою, простою і економічною.
Структура апарата управління підприємством збудована на основі розподілення його функцій по окремим адміністративним підрозділам – органам керування з урахуванням степені спеціалізації, рівня технічної оснащеності, типу і масштабів
виробництва. Кількість підрозділів апарату керування і форма організаційної структури вибрана так, що забезпечена злагоджена і чітка робота всього апарата підприємства.
В основі управління промисловим підприємством лежать лінійний і функціональний принципи.
Лінійний принцип управління – це принцип, при якому кожний виконавець отримує завдання тільки від одного вищестоящого керівника і звітує безпосередньо перед ним.
Функціональний принцип управління передбачає розподілення обов’язків між декількома виконавцями в межах своєї спеціалізації.
На практиці структура апарату керування представляє собою комбінацію принципів функціонального і лінійного керівництва, яка утворює так звану лінійно – функціональну структуру керування.
На рисунку 1.5 зображена структура апарату керування вагоноремонтним заводом.
Рисунок 1.5 – Структура управління вагоноремонтним заводом
Підприємство очолює директор заводу, який відповідає за всі сторони діяльності підприємства. Він керує всією виробничою, господарчою і фінансовою діяльністю підприємства.
Головний інженер – перший заступник директора заводу, і є технічним керівником підприємства. Він відповідає за проведення правильної технічної політики, за удосконалення техніки, технології і організації виробництва.
Заступник директора з економіки та фінансів координує всю економічну діяльність підприємства, систематично веде аналіз господарської діяльності і намічає шляхи її удосконалення.
Заступник директора з комерційних питань відповідає за постачання і адміністративно-господарську роботу.
Заступник директора з виробництвакерує роботою основних виробничих цехів та виробничо-диспетчерським відділом.
На допомогу керівництву підприємства створений апарат управління – заводоуправління, який об’єднує ряд відділів кожен з яких спеціалізується на виконанні певних обов’язків.
В заводоуправління входять такі відділи: плановий, головна бухгалтерія, головного конструктора, головного технолога, технічного контролю, головного механіка та головного енергетика, праці та заробітної плати, кадрів, та інші. Велике значення має чітке розподілення функцій між цими відділами, яке виключає дублювання в процесі управління.
