Курсовая работа: Полистирол. Экструзионный пенополистирол

Дробилка отходов пенопласта

Щит управления

Тиристорное управление горизонтальной резки обеспечивает регулировку нагрева только работающих нихромовых струн, чем значительно экономит электро-энергию.

Принудительное охлаждение нерабо-тающих концов струн позволяет избежать их обрыва и препятствует созданию углублённых прожогов. Передвигающиеся рамы со струнами позволят разрезать листы и блоки на любые необходимые размеры.

Оставшиеся обрезки пенопласта измельчаются до необходимой фракции в дробильной установке, затем по системе пневмотранспорта поступают в опреде-лённый бункер, где в пропорции 1:8 смешиваются с первично вспененными гранулами и используются повторно при выпекании пенопласта.

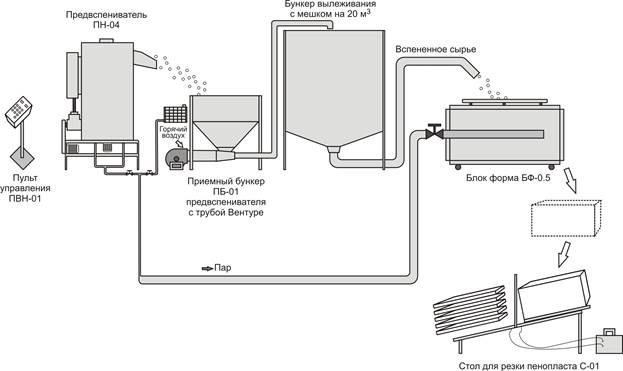

Схема поэтапного процесса производства пенополистирола (пенопласта)

5. Типы и размеры

- Плиты в зависимости от наличия антипирена изготавливают двух типов:

ПСБ-С - с антипиреном;

ПСБ - без антипирена.

- Плиты в зависимости от предельного значения плотности подразделяют на марки: 15, 25, 35 и 50.

- Номинальные размеры плит должны быть:

по длине - от 900 до 5000 мм с интервалом через 50 мм;

по ширине - от 500 до 1300 мм с интервалом через 50 мм;

по толщине - от 20 до 500 мм с интервалом через 10 мм.

По согласованию изготовителя с потребителем допускается изготавливать плиты других размеров.

- #G0Условное обозначение плит должно состоять из буквенного обозначения типа плиты, марки, размеров по длине, ширине и толщине в миллиметрах и обозначения настоящего стандарта.

Пример условного обозначения плит из вспененного полистирола с добавкой антипирена марки 15, длиной 900 мм, шириной 500 мм и толщиной 50 мм:

ПСБ-С -15 -900х500х50 ГОСТ 15588-86

То же, плит из вспененного полистирола без антипирена марки 15, длиной 900 мм, шириной 500 мм и толщиной 50 мм:

ПСБ-15 -900х500х50 ГОСТ 15588-86

6. Основные характеристики пенополистирола

Наименование показателя	Значение для марки		Метод контроля
	Пенополистирол 35	Пенополистирол 45
Плотность, кг/м J	30-38	38,1-45	ГОСТ 17177
Прочность на сжатие при 10% деформации, МПа, не менее	0,2	0,5	ГОСТ 17177
Предел прочности при изгибе, МПа	0,4-0,7	0,4-0,7	ГОСТ 17177
Водопоглощение за 24 часа, % по объему	0,2-0,4	0,2-0,4	ГОСТ 17177
Теплопроводность при (25±5)°С, Вт/м °С, не более	0,028	0,030	ГОСТ 7076
Время самостоятельного горения, сек, не более	2	не нормируется	ГОСТ 15588
Группа горючести	Г-1, слабогорючие	Г-4, сильногорючие	ГОСТ 30244
Группа воспламеняемости	В-2, умеренно-воспламеняемые	В-3, легко-воспламеняем	ГОСТ 30244
Коэффициент дымообразования	Высокая дымообразующая способность	Высокая дымообразующая способность	ГОСТ 12.1.044

Плиты пенополистирола выпускаются в соответствии с ТУ 5767-001-93254741-2006

Сертификат соответствия № РСС DE.СЛ51 Н00009
