Курсовая работа: Проект разработки моторного участка

Р=9961,056/2070=5

Механизм газораспределения

Рис.1. 1-расгтределительный вал ;2-толкатель ; З—направляющая толкателей ;4-ытанга;5—прокладка крышки головки;6— Коромысло ;7—контргайка; 8—регулировочный винт ;9—болт крепления крышки головки ;10—сухарь ;11—втулка тарелки; ‚2—тарелка пружины; ‚З—наружная пружина; 14—внутренняя пружина; i5-налравляющая клапана; i6-шайба; ‘7—клапан выпускной ;А—тепловой зазор; ‚8—гайка крепления стоек оси коромысел

Газораспределительный механизм

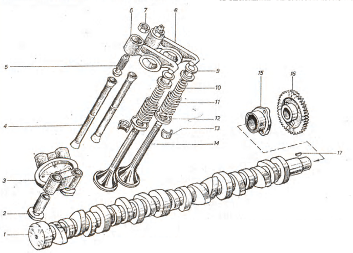

Рис.2. 1—распределительный вал ;2-толкатель ;З—направляющая толкателей ;4-шавга толкателя а сборе;5—винт регулировочный коромысла;6—коромысло клапана со втулкой в сборе;7—гайка регулировочного винта;8-.коромысло клапана в сборе;9—тарелка пружины со втулкой в сборе; 10—внутренняя пружина клапана; 12-пружикная шайба клапана; 13-сухарь клапана; 14-клапан; 15-корпус подшипника распределительного вала в сборе; 16-шестерня распределительного вала; 17—шпонка сегментная

Разборка головки цилиндра в приспособлении

Рис.З.

1—винт ;2—вороток; З—тарелка; 4—штифт;

5-головка цилиндра

1 . Установить головку блока цилиндров в сборе на приспособление для разборки.

2 . Разогнуть усики стопорной шайбы крепления стойки коромысел.

3 . Отвернуть гайки 18 (Рис.1) крепления стоек оси коромысел.

4 . Снять стойку коромысел, стопорные шайбы и фиксатор коромысел.

5 .Снять коромысла 8 (Рис.2) клапанов со стойки коромысел.

6 .Отвернуть и снять гайку 7 с регулировочного винта и вывернуть регулировочный винт 5 коромысла.

7 . Снять головку блока цилиндров с приспособления для разборки.

8 . Установить головку блока цилиндров на приспособление для снятия клапанов (Рис. 3)

9 . Вращением рукоятки 2 отжать тарелку 12 (Рис.1) пружины вместе со втулкой 11,и снять сухари 1О клаланов, втулки 11 тарелок пружин клапанов, тарелки 12 пружин клапанов ,наружные 13 и внутренние 14 пружины и шайбы 16 пружин клапанов.

10 .Снять уплотнительную манжету 15 (Рис.4) впускного клапана в сборе с кольцом 16 манжеты с направляющей втулки 18 впускного клапана.

11 .Вынуть впускные 20 и выпускные 1 клапана.

12 . Отвернуть ввертыш 29 крепления впускного коллектора и ввертыш 30 крепления водяной трубы. Работу выполнять при необходимости замены ввертышей.

13 .Отвернуть втулки 21 крепления патрубка выпускного коллектора, шпильки 26 крепления стоек коромысел и шпильки 24 крепления скобы форсунки. Работу выполнять при необходимости замены шпилек.

14 .Снять головку 31 блока цилиндра с приспособления.

МОЙКА ДЕТАЛЕЙ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

15 .Промыть снятые детали и головку блока цилиндров, очистить от нагара клапана, седла клапанов, направляющие втулки клапанов, головку блока и обдуть их сжатым воздухом.

ДЕФЕКТОВКА ДЕТАЛЕЙ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ
