17 .Установить головку блока цилиндров на стенд для опрессовки головки, проверить герметичность головки и при необходимости устранить нарушение герметичности. Проверять при давлении О,4 МТа 4 кгс/см в течение 2 мин. Течь жидкости и подтекание не допускаются.

СБОРКА ГОЛОВКИ БЛОКА ЦИЛИЦРОВ

18 .Устеловить головку 31 блока цилиндра со втулками 22 в сборе на приспособление для сборки. Верстак слесарный , приспособление.

19 .Завернуть шпильку 21 крепления патрубка выпускного коллектора. Работу выполнять при необходимости замены шпилек. Высота выступания шпилек должна быть 521. Патрон для заворачивания шпилек, пневмогайковерт мод. ИП—З11З, линейка металлическая.

20 .Завернуть шпильку 24 крепления скоб форсунок до упора. Работу выполнить при необходимости замены шпилек.

21 .Завернуть шпильки 26 крепления стоек коромысел до упора. Работы выполнять при необходимости замены шпилек.

22 .Завернуть ввертыш 29 крепления впускного коллектора. Работу выполнять при необходимости замены ввертышей. Патрон для заворачивания ввертышей, пневмогайковерт мод. 14Г1—З11З.

23 .Завернуть ввертыши крепления водяной трубы до упора. Работу выполнять при необходимости замены ввертышей. Патрон для заворачивания ввертышей, пневмогайковерт МЯ—ЗЫЗ.

24 .Снять головку блока цилиндров с приспособления для сборки и установить ее на стенд для притирки клапанов. Головку блока цилиндров установить в положение седла клапанов вверх. Приспособление,

25 .Навести на рабочую поверхность седел клапанов притирочную пасту. Состав пасты: электрокорунд зернистый - 81 %, парафин ГОСТ I6360—7I— I3%.Состав развести в моторном масле МIОГ2К ГОСТ 858I—78 до сметанообразного состояния. Кисть, емкость для притирочной пасты, деревянная лопатка.

26 .Устаяовить выпускной 1 и впускной 20 клапаны в головку цилиндров.

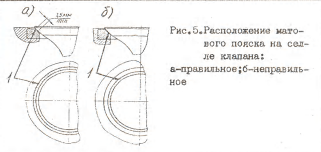

27 .Притереть клапана к седлам. Притирку продолжать до тех пор, пока на фаске клапана и седла не появится непрерывный матовый поясок шириной менее I,5 мм (Рис.5). Разрывы в пояске и риски на поверхности не допускаются. Штангенциркуль IЩ—I , стенд для притирки. клапанов!.

28 .Установить клапаны и головку цилиндров в тару для отправки на моечную машину. Гнезда кассеты для клапанов должны быть пронумерованы порядковыми номерами расположения клапанов в головках цилиндров, гнезда тары для головок цилиндров должны быть пронумерованы порядковыми номерами расположения головок цилиндров. Нумерация гнезд тары и кассеты должно соответствовать друг другу. Тара для головок, кассета для клапанов.

29 .Промыть головку цилиндров и клапана после притирки. Применять моющий раствор Кi—I с пеногасителем ЭАЛ—40.Концентрация Ю4—I — 5 г/л ЭАЛ—40 — 0,2—0,3 %,Состав моющего раствора: карбонат натрия —22,5 % тринатрийфосфат —‚8,9 % триполифосфат натрия —50,6 % сульфонал —2,3 % синтанол ДТ—7 — 5,7 5.’Гемшература моющего раствора 70—80°С. Время выдержки — 2 мин, (Машина моечная “Тайфун, секундомер).

3О .Установить головку блока цилиндров на стенд для сборки головки с клапанами.(Верстак слесарный, стенд).

3I .Смазать стенки клапанов 1 и 20 (Рис.4) рабочие поверхности направляющей втулки ‚8 клапанов чистым моторным маслом. Применять масло МиОГ2К, ГОСТ 858I—78.(Емкость, кисть).

32 .Устаыовить впускной 20 и выпускной i клапаны в головку блока цилиндров. Клапан устанавливать согласно нумерации после притирки.

33 .Устаяовить уплотнительную манжету‚ 5 впускного клапана в сборе с кольцом 6 на направляющую втулку ‚8 впускного клапана 20.

34 .Уставовить шайбы 4 пружин клапанов.

35 .Устааовить внутренние б и наружные 5 пружины.

З6 .Устаяовить тарелки i4 пружин клапанов и втулки 7 тарелок пружин клапанов.

37 .Устаяовить головку блока цилиндров на приспособление для установки клапанов и сжать пружины 5 и с тарелкой 4 и втулкой 7.

38 .Установить сухари 8 клапанов и отпустить пружины, чтобы сухари вошли во втулку 7.

39 .Снять головку блока цилиндров с приспособления, проверить герметичность притирки клапанов и при необходимости устранить неисправность, стенд для притирки клапанов.

Порядок выполнения работы следующий: установить головку блока цилиндров поочередно впускными и выпускными окнами вверх и залить в них дизельное топливо ДЛ ГОСТ 4749—73.Притертые клапана не должны пропускать топливо в местах уплотнения в течение 30 сек. При подтекании топлива постучать резиновым молотком по торцу клапана. Если подтекание не устраняется клапаны притереть повторно, выполнив работы 24—29.При необходимости качество притирки проверить на карандаш, для чего поперек фаски клапана на равном расстояние нанести им 6—8 черточек. Осторожно вставить клапан в седло и сильно нажав повернуть на 1/4 оборота все черточки должны быть стертыми в противном случае повторить притирку выполнив работы 24—29. При правильной притирке матовый поясок на седле головки должен начинаться у большого основания конуса седла, как показано на (рис.5)

40 . Установить головку блока цилиндров на приспособление для сборки головки.

41 .Завернуть в коромысла клапана регулировочный винт 5 (Рис.2)

42 .Навернуть гайку 7 регулировочного винта на винт 5 не затягивая гайку 7.
