Курсовая работа: Проектирование привода вала ленточного конвейера
b1
t1
55
110
319,5
16
59
|
d1 |
d2 |
l2 |
l3 |
L2 |
b |
t |
|
50 |
85 |
85 |
515 |
625 |
14 |
26,5 |
1.6 Подбор муфт
Муфтами в технике называют устройства, которые служат для соединения концов вала, стержней, труб, электрических проводов и т.д. В данном курсовом проекте нас интересуют муфты соединяющие концы валов. Это соединения вала электродвигателя с быстроходным валом редуктора и тихоходного вала редуктора с приводным валом ленточного конвейера.
Для соединения электродвигателя с редуктором выбираем муфту упругую втулочно-пальцевую (МУВП), так как такие муфты из-за сравнительно небольшой толщины втулок обладают малой податливостью и применяются в основном для компенсации несоосности валов в небольших пределах.
А для соединения тихоходного вала редуктора и приводного вала конвейера используем муфту цепную, потому, что такие муфты обладают большей компенсирующей способностью. По диаметру конца приводного вала конвейера dк = 55 мм находим по табличным данным необходимую нам муфту (см. Табл.11,6 [4,367]). Принимаем муфту МЦ – 55.

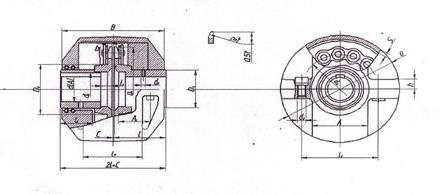

Зарисовываем эскиз выбранной муфты с указанием ее основных характеристик:
|
Обозначение муфты |
Номинальный крутящий момент Т, Н * м |
Максимальная частота вращения n, об/мин |
|
