Курсовая работа: Проектирование привода вала ленточного конвейера
Вал служит той основной деталью, с помощью которой вращающий момент передается от одной детали к другой. Конструкция нашего приводного вала будет состоять из нескольких ступеней.
Образование ступеней на валу связано с необходимостью закрепления деталей на валу. В нашем случае на валу будут крепиться:
- полумуфта;
- пара подшипников качения;
- один тяговый барабан.

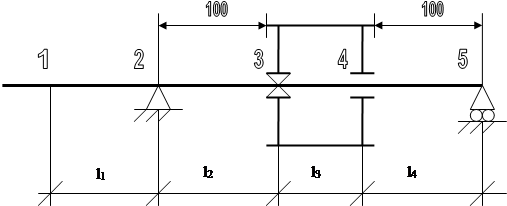

1 – середина конца вала;
2 – середина левого подшипника;
3 – середина левой ступицы барабана;
4 – середина правой ступицы барабана;
5 – середина правого подшипника.
Величину l1 принимаем равной 100 мм. Размеры l2 = l4 , которые определяем по формуле:
l2 = l4 = l1 + Вб /4 (18)
где Вб – длина барабана
Отсюда:
l2 = l4 = 100 + 900/4 = 325 мм.
Размер l3 находим по формуле:
l3 = Вб /2 (19)
Тогда:
l3 = 900/2 = 450 мм.
2.1.1 Определение длины и диаметра конца вала
Длина конца вала зависит от диаметра конца вала. Так как вал соединяется с редуктором с помощью муфты, то следует принимать диаметр конца вала равным диаметру конца тихоходного вала редуктора, который уже рассчитан на заданную нагрузку. Значит диаметр конца вала будет: dк = dтих = 55 мм.
Зарисовываем эскиз выбранного конца вала с указанием его основных характеристик.
 |
|
Диаметр конца вала d, мм |
Длинна конца вала L, мм |
Радиус канавки r, мм |
Размер фаски С, мм |
|
55 |
82 |
2,5 |
