Курсовая работа: Проектирование связного передатчика с частотной модуляцией

Источником первичного питания является промышленная сеть напряжением 220В, частотой 50Гц. Источник вторичного электропитания должен обеспечивать постоянные выходные напряжения величиной 6В (для питания микросхем) и 17В (для питания транзисторных каскадов).

Схема вторичного источника должна содержать следующие элементы:

· понижающий трансформатор;

· диодный мост с фильтром;

· стабилизатор.

Стабилизатор напряжения выполним на микросхеме LM350 фирмы Motorola, которая обеспечивает выходное напряжение В, нестабильность по напряжению 0.01%. Выходное напряжение регулируется переменным резистором R2 и вычисляется по формуле:

где I - ток через резистор R2

Ниже приведена схема источника питания.

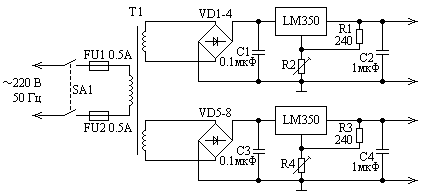

Рис.13. Источник вторичного питания

8. Расчет умножителя частоты

Для обеспечения рабочей частоты передатчика f = (180-190) МГц необходимо увеличить частоту автогенератора в восемь раз (f_АГ = 22,5-23,25 МГц).

Используем два последовательно включенных однокаскадных удвоителя частоты для обеспечения небольшого значения коэффициента нелинейных искажений сигнала и повышения КПД всей схемы.

РАСЧЕТ ЦЕПИ СОГЛАСОВАНИЯ

Для расчета цепи согласования использовалась программа Rfsim99

Из всех видов (Г-, Т- и П-образный) согласующих четырехполюсников, лучше всего подходит Г-образная схема, т.к. она имеет меньше всего элементов и легко реализуемую индуктивность, при использовании же П- образной схемы получается лишком маленькая и поэтому сложно реализуемая индуктивность. Если взять Т-образную схему, то пришлось бы мотать вообще две катушки индуктивности, поэтому остановимся все же на Г-образной схеме.

Результат работы программы:

Принципиальная схема цепи согласования

РАСЧЕТ ВЫХОДНОГО ФИЛЬТРА

Для расчета фильтра также использовалась программа Rfsim99. Для частотного анализа фильтра использовали программу PSpice, потому что анализ, предложенный разработчиками Rfsim99 неудобен для представления. Задали неравномерность в полосе пропускания равной 0.1 дБ и затухание на 360 МГц 40 дБ. Зная, что только фильтры с нечетным порядком не трансформируют сопротивление, методом подбора выбрали порядок фильтра, он оказался девятым:

Принципиальная схема фильтра

АЧХ фильтра, полученная в программе PSpice:

КОНСТРУКТИВНЫЙ РАСЧЕТ

Главной задачей конструктивного расчёта является расчёт геометрии катушек индуктивности входящих в состав выходного фильтра и цепи согласования. Это необходимо для выполнения помимо требований к заданной индуктивности, высокой добротности, определённой стабильности, также и требований к электрической прочности, допустимого нагрева, механической прочности и т.д.

Следует уточнить расчетное значение индуктивности с учетом влияния экрана катушки. Экран уменьшает индуктивность в соответствии с законом Лоренца. Если диаметр экрана по крайней мере вдвое больше диаметра катушки, то его влияние невелико и следует принять расчетное значение индуктивности катушки L_расч » (1,1 … 1,2) L. (возьмем 0,2)

Диаметр провода катушек выберем, исходя из соображений её допустимого нагрева. Воспользуемся эмпирической формулой для определения диаметра цилиндрических однослойных, с естественным (конвекционным) охлаждением катушек.

,

где d – диаметр провода, мм I – радиочастотный ток, А (действующее значение); f – частота радиочастотного тока, МГц; DT – разность температур провода и окружающей среды (возьмём DT= 40 °С).
