Курсовая работа: Проектирование связного передатчика с частотной модуляцией
(3.33)
Выберем величину С4 такой, что ХC 4 = 0,01 XL . Получаем:
Из ряда номиналов выбираем С4 = 300 нФ, СБЛ = 300 нФ.
Индуктивность LБЛ предназначена для того, чтобы источник питания не шунтировал контур автогенератора. Её величина выбирается из условия:
(3.34)
Пусть ХL БЛ = 100 XL . Вычисляя величину индуктивности LБЛ , получаем:
Такой же величины можно выбрать индуктивности L1 и L2 .
Ёмкость С5 включена для блокировки постоянной составляющей, имеющейся на выходе усилителя сигнала передаваемого сообщения. Её величина выбирается из условия:
(3.35)
где ХС5 – сопротивление ёмкости С5 на нижней частоте модулирующего напряжения FН , что для речевого сообщения составляет 300 Гц.
Из номинального ряда выбираем С5 = 130 пФ.
6. Выбор синтезатора частот
При выборе СЧ необходимо руководствоваться следующими соображениями:
- обеспечение синтеза частот с шагом сетки 50 Гц;
- контроль «захвата» частоты должен производиться системой фазовой автоподстройки частоты (ФАПЧ);
- осуществление быстрого перехода на дежурный канал связи;
- хранение номера последнего канала связи в режиме с низким током потребления;
- возможность программирования СЧ через последовательный канал и считывание служебной информации из внешнего электрически программируемого постоянного запоминающего устройства (ЭППЗУ);
- напряжение питания должно быть равно 6 В;
- для удобства пользователя необходимо обеспечить визуальное отображение номера канала связи на индикаторе.
Всем вышеуказанным требованиям удовлетворяет микросхема программируемого частотного синтезатора АК9601 [9], которая используется в системах связи с цифровым синтезом частот, может работать в 2-х режимах задания данных:
1) служебная информация считывается из ПЗУ с интерфейсом I2 C типа КР1568РР1 (256х8), КР1568РР2 (1024х8) или им подобным (каждому каналу отводится 8 байт);
2) служебная информация записывается микроконтроллером по последовательной шине I2 С.
Структурная схема СЧ АК9601 приведена на рисунке ниже. Назначение выводов схемы приведено в таблице 1.

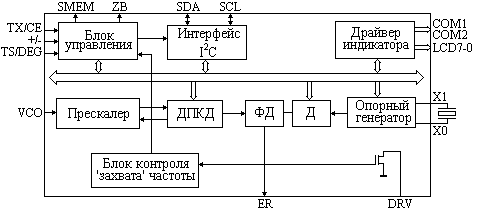

Рис.2. Структурная схема синтезатора частоты АК9601
Таблица 1.
| № вывода | Обозначение | Назначение | Тип |
| 1 | Х0 | Выводы опорного генератора для подключения кварцевого резонатора (Fкв=6..10 МГц) | Выход |
| 2 | Х1 | Вход | |
| 3..10 | LCD…LCD7 | Выводы для управления сегментами мультиплексного жидкокристаллического индикатора (ЖКИ) | Выход |
| 11,12 | СОМ1, СОМ2 | Выводы мультиплексации сегментов ЖКИ | Выход |
| 13 | Ucc | Вывод питания | - |
| 14 | ТХ/СЕ | Вывод для управления режимами работы «приём-передача» и «рабочий-хранение» | Вход |
| 15 | +/- | Вывод для изменения канала связи | Вход |
| 16 | TS/DEG | Вывод для перехода на дежурный канал связи | Вход |
| 17 | ZB | Вывод для одного из 2-х сигналов: служебного сигнала (для коммутации при переходе на другой диапозон) или сигнала признака «захвата» частоты системой ФАПЧ | Выход с открытым стоком |
| 18 | SMEM | Вывод для включения питания ЭППЗУ на время считывания информации | Выход с открытым стоком |
| 19 | VCO | Вход программируемого делителя системы ФАПЧ, на который подаётся сигнал с ГУНа | Вход |
| 20 | SDA | Вывод для подключения к линии данных шины I2 C | Вход/выход с открытым стоком |
| 21 | SCL | Вывод для подключения к линии синхронизации I2 C | Вход/выход с открытым стоком |
| 22 | ER | Вывод сигнала ошибки с ФД системы ФАПЧ и затвора встроенного N-канального транзистора для построения инвертирующего интегратора | Вход/выход с третьим состоянием |
| 23 | DRV | Вывод стока встроенного транзистора для построения инвертирующего интегратора | Вход/выход с открытым стоком |
| 24 | Uss | Общий вывод | - |
