Курсовая работа: Проектування стрілочного переводу

де m ₁ - довжина переднього вильоту рамної рейки,

m ₂ - довжина заднього вильоту рамної рейки;

- проекція криволінійного гостряка на рамну рейку (рис. 6).

Довжина переднього вильоту рамної рейки m ₁ призначається з умови забезпечення рівномірного розкладання брусів під ним. Крім цього, передній виліт повинен бути таким, щоб забезпечити відведення уширення колії від початку рамної рейки до вістря гостряка з ухилом 0,001 ...0,002.

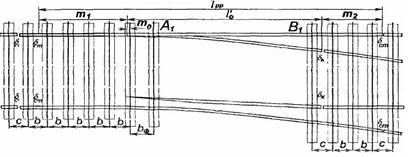

Рис. 6. Схема стрілки

З умови розкладки брусів довжина переднього вильоту (рис. 6) буде

; (2.19)

де c - нормальний стиковий прогін приймається згідно з табл. 1;

- нормальний стиковий зазор, прийнятий у розрахунку рівним 8 мм;

b - проміжний прогін між осями брусів, приймається згідно з табл. 2.3, повинен бути кратним 5 мм:

- відстань від осі першого флюгарочного бруса, до вістря гостряка, у сучасних переводів =41 мм;

- число проміжних прогонів під переднім вильотом рамних рейок, звичайно приймається від 5 до 9. Конкретну кількість прогонів приймають в залежності від максимальної швидкості руху на бокову колію (при швидкостях 40...60 км/г - 5...6, понад 60 - 7...9).

Довжина заднього вильоту рамної рейки (рис.6) також призначається з умови розкладання брусів

; (2.20)

.

де - відстань між осями брусів у корені гостряка, мм. При кореневому стику, що висить, можна приймати = c ;

- стиковий зазор у корені, при вкладишево-накладочному кореневому кріпленні приймається 4...6 мм, при гнучких гостряках дорівнює 0;

- кількість проміжних прогонів під заднім вильотом рамної рейки, звичайно приймають 2...3.

Таблиця 1.

Величини стикових та проміжних прогонів у залежності від типу рейок і підрейкових опор

Підрейкові опори	Дерев'яні		Залізобетонні
Тип рейок	Р50	Р65 і Р75	Р50	Р65 і Р75
Стиковий прогін c (стик, що висить)	440 мм	420 мм	540 мм	500 мм
Проміжний прогін між осями брусів b	500...570		550...600

Отриману довжину рамної рейки необхідно порівняти зі стандартною довжиною рейки (12.5 або25 метрів). При невеликій різниці між ними (±1 м) бажано прийняти рамну рейку стандартної довжини. Приймемо довжиною 12.5 м.

Коригувати довжину рамної рейки треба за рахунок довжини переднього вильоту, змінюючи при цьому число проміжних прогонів і їхню величину. Нове значення переднього вильоту при цьому визначається з виразу:

; (2.21)

Потім знову роблять розкладання брусів під відрізком m ₁ , підбираючи такі значення n ₁ і b , щоб задовольнялася рівність.

При коригуванні можна не всі прогони приймати однаковими, можливо, що один з прогонів не буде кратним 5 мм.

Довжини рамних рейок прямого і бокового напрямків приймаються однаковими.
