Курсовая работа: Проектування стрілочного переводу

Одночасно з цим, для прийнятої марки хрестовини визначається нове мінімальне значення прямої вставкиd_min , при збереженні прийнятої раніше умови.

Отримане фактичне значення прямої вставки необхідно зіставити з мінімальним припустимим. Якщо розрахована при новому значенні марки хрестовини пряма вставка буде більше мінімального її значення, то ці марку і радіус кривої можна прийняти для подальшого розрахунку переводу.

Необхідно враховувати, що наявність занадто великої прямої вставки (на кілька метрів більше за мінімальне значення) вказує на нераціональне і занадто велике значення показника марки хрестовини. Це, в свою чергу, веде до зайвого збільшення довжини переводу. У цьому випадку бажано повторити розрахунок при менших значеннях показника марки хрестовини.

3.2 Визначення розмірів хрестовини.

Хрестовину умовно ділять на дві частини: передню і хвостову. Під передньою частиною хрестовини розуміють її елементи, що знаходяться в зоні від переднього стика вусовика до математичного центра хрестовини (МЦХ). Хвостова частина хрестовини - це частина конструкції від математичного центра до хвостового стика сердечника.

Теоретичну довжину передньої частики цільнолитої хрестовики приймають такою, щоб зовнішні накладки в стику не заходили за перший вигин вусовика, тобто за горло хрестовини (рис. 8). Тоді:

; (3.5)

де t _г - ширина жолоба в горці хрестовини, прийнята з умови пропускання по хрестовині екіпажів з найвужчою насадкою коліс і гранично зношеними по товщині гребенями. При ширині колії 1520 мм жолоб у горлі приймається рівним 64 мм з допусками ± 2 мм.

Мінімальна довжина хвостової частини цільнолитої хрестовини знаходиться з тих же умов, що і хрестовини збірної з литим сердечником.

Отримані значення h_min і P_min необхідно відкоригувати з умови раціонального розподілу перевідних брусів під ними.

На рис. 9 приведена схема розкладання брусів під хрестовиною. Користуючись нею, можна визначити практичні довжини передньої і хвостової частин хрестовиниh _пр і P _пр . Всі брус під хрестовиною розташовуються перпендикулярно бісектрисі кута хрестовини. Один з брусів повинен обов'язково знаходитися в тому місці, де ширина сердечника становить 20 мм. Тут найбільш напружене місце, тому що в цій зоні відбувається перекочування колеса з вусо-вика на сердечник. Потім розміщують бруси в передньому і задньому стиках хрестовини. Ці стики влаштовуються у висячому положенні. Передній стик хрестовини знаходиться посередині прогону. Хвостовий стик зміщений від осі прогону на величину. Тут величина забігу осей брусів відносно перпендикуляра до осі колії (рис. 10). Цим зміщенням хрестовинного стику зменшується зміщення рейкових стиків на зовнішніх нитках

відносно осі прогону між стиковими брусами. Під частиною хрестовини, що залишилася, бруси розташовують рівномірно з прогоном b між осями. Зазори між хрестовиною і сусідніми рейками повинні рівнятися нулю.

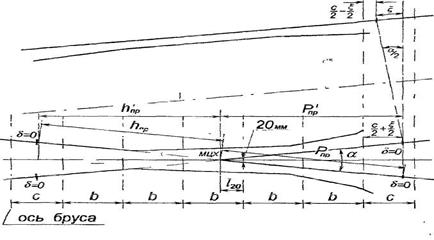

Рис. 9. Схема розміщення брусів під хрестовиною

Практична довжина обох частин хрестовини за напрямком бісектриси її кута, як видно з рис. 9, може бути визначена за формулами:

; (3.6)

. (3.7)

Тут - відстань від математичного центра хрестовини до осі бруса, розташованого під сердечником шириною 20 мм.

Відстані між осями брусів (величини b іс ) приймаються так само, як і у зоні стрілки.

Кількість прогонів n ₃ і n ₄ підбирається таким чином, щоб практична довжина кожної частини хрестовини була не менше мінімальної. Проте дуже збільшувати довжину хрестовини нераціонально Доцільно проектувати ці частини так, щоб виконувалися такі нерівності:

;

.

Практичні довжини елементів хрестовини, що вимірюються вздовж робочих граней, визначаються за формулами:

; (3.8)
