Курсовая работа: Проектування стрілочного переводу
3.1. Визначення марки хрестовини і довжини прямої вставки
Марка хрестовини - це тангенс кута хрестовини, виражений простим дробом (1/N ). Знаменник ( N ) - це показник марки хрестовини. Значення кута хрестовики одержуємо з рішення рівняння проекції розрахункового контуру стрілочного переводу АВСО на вертикальну вісь (рис.7):
(3.1)
Безпосередньо це рівняння вирішити не можна, тому що у ньому є три невідомих величини:
-радіус перевідної кривої R :
-пряма вставка d;
-кут хрестовини
(кут хрестовини - це кут між робочими гранями сердечникахрестовини).
З рівняння очевидно, що чим пологішим (більшим) буде радіус перевідної кривої, тим менше при одному й тому ж значенні кута (тобто при незмінній марці хрестовини) буде величина прямої вставки. І збільшенням прямої вставки можна домогтися зменшення радіуса перевідної кривої. Збільшити пряму вставку при незмінному радіусі можна, зменшуючи кут , тобто шляхом уположення маркихрестовини.
Для рішення рівняннянеобхідно попередньо задатися частиною невідомих величин. Звичайно радіус перевідної кривої у першому наближенні приймається рівним радіусу гостряка в другій його частині, тобто R =
. Цим забезпечується плавність обрису рейкової нитки по боковому напрямку і відповідно забезпечується більш плавний рух екіпажів, ніж у випадку застосування різних значень радіусів R і.
Пряма вставка d необхідна для того, щоб забезпечити прямолінійний напрямок руху екіпажа до входу в горло хрестовина. Крім того, вона повинна бути такої величини, щоб забезпечити прямолінійність робочої грані вусовика в передній частини хрестовини і сердечника по боковому напрямку (це необхідна умова симетричності хрестовини щодо її бісектриси - при цьому хрестовина буде однаковою для лівого і правого переводів). Для виконання першої умови пряма вставка повинна бути не менше 2 м, другої - довжина прямої вставки повинна бути більша за передню частину хрестовини на довжину половини накладки (накладка так, як і вусовик, повинна бути на прямій частині рейки перевідної кривої).
 |
.
Рис. 7. Схема розрахункового контура стрілочного переводу
У цьому випадку мінімальне значення прямої вставки може бути визначене з залежності
; (3.2)
де G і D - конструктивні параметри, що забезпечують складання переднього стику хрестовини (рис. 8). їх значення в залежності від типу хрестовини приведені в (табл. Д 2.2)[1];
- конструктивний запас, дорівнює 1000 мм, що враховує можливу різницю між теоретичною мінімальною довжиною хрестовини і її практичною довжиною.
Приймаючи у формулі d = dmin , , одержуємо рівняння, з якого можна визначити кут хрестовини і марку. Цей кут буде оптимальним, оскільки забезпечується сталість кривизни в межах усієї перевідної кривої, а мінімальна довжина прямої вставки дозволяє зручно запроектувати хрестовину з прямолінійними робочими гранями.

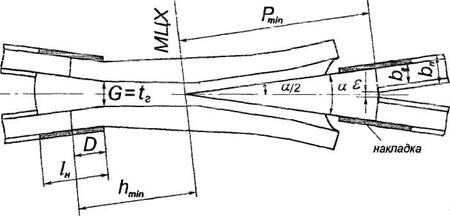

Рис. 8. Розрахункова схема цільнолитої хрестовини.
Вирішуючи вище з гаданні рівняння, щодо і ввівши деякі додаткові позначення, одержуємо таке зведення формул для визначення марки хрестовини:
;
;
; (3.3)
;
.
В цих формулах:
- допоміжний кут,
Отримане в результаті вирішення цих формул оптимальне значення показника марки N необхідно округлити у більшу сторону можливо округлення й у меншу сторону. Можна також прийняти інше заздалегідь задане або необхідне значення марки хрестовини. Після зміни показника марки хрестовики N , тобто, по суті, після прийняття конкретного кута , визначається фактичне значення прямої вставки:
