Курсовая работа: Программа вычисления значения и вывода графика определенного интеграла

PutPixel(x1,y1, funct.Color);

end;

end;

x:=x+0.01;

end;

end;

В данной процедуре используя вызов функции MainFunction объекта класса TChartFunction определяются абсолютные координаты каждой точки графика в диапазоне значений, отображаемых на области отрисовки графика. Используя предварительно заданные масштаб и абсолютные координаты начала координат графика просчитываются координаты каждой точки графика.

2.5.3 Описание методики сохранения графика в графический файл

Для сохранения созданного графика в графический файл используется метод SaveToFile класса TChart. В качестве параметра в данный метод передается имя файла в который необходимо сохранять изображение.

Данная процедура создает временный объект класса TPicture, копирует канвас графика в канвас вновь созданного объекта и после этого, используя метод TPicture.SaveToFile сохраняет изображение в файл. Полный листинг данного метода представлен на рисунке 7.

procedure TChart.SaveToFile(filename: string);

var

temporary: TPicture;

begin

temporary:=TPicture.Create;

temporary.Bitmap.Width:=width;

temporary.Bitmap.Height:=height;

Temporary.Bitmap.Canvas.CopyRect(Temporary.Bitmap.Canvas.ClipRect,MainCanvas, MainCanvas.ClipRect);

Temporary.SaveToFile(filename);

temporary.Destroy;

end;

2.6 Описание модулей и форм

MainForm (MainUnit.pas) – главная форма программы на которой отображаются вычисления интегралов, а также происходит построение графиков функций

AboutForm (Abut.unit) – форма содержащая сведения о разработчике программы

EvalForm (EvalFormUnit.pas) – форма для ввода произвольных математических функций

SystemInfoForm (SysInfo.pas) – форма отображающая результат выполнения API-функции GetSystemInfo

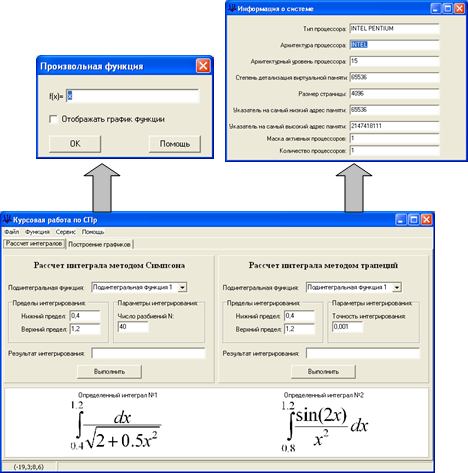

Рисунок 8 – Схема взаимодействия форм приложения


2.7 Вызовы API -функций

В качестве задания к курсовому проекту необходимо описать и использовать в программе две API-функции: ClipCursor и GetSystemInfo.
