Курсовая работа: Расчет LC- и ARC-фильтров

Рассчитываем R1, R2 и R3:

Тогда

Звено 2 Q2=2.877(схема и H(p) аналогичны предыдущему звену).

Необходимо реализовать

Положим С1=С2=С=2нФ

Получаем

R1=R2=16.67 кОм R3=92.77 кОм

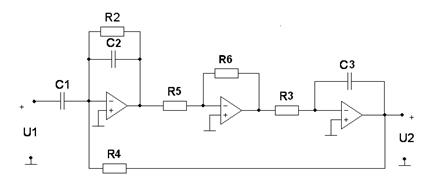

Звено 3 Q3=7.748

wk = R4

Это звено построено по методу аналоговой вычислительной техники (АВТ), поэтому для его анализа удобно воспользоваться известными суммирующими и инверсными свойствами цепей на операционных усилителях.

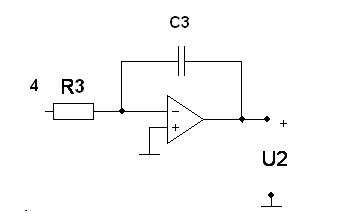

Данное звено разбиваем на 3 базовые ячейки (по числу операционных усилителей). Пронумеруем узлы.

1.

2.

3.

Составим систему из трёх уравнений, полученных из этих выше описанных преобразований:

Из 2 уравнения выражаем
