Курсовая работа: Расчет LC- и ARC-фильтров
Подставляем полученное выражение для U4 в выражение для U3
Теперь выражение для U3 подставим в первое уравнение, перенесем U2 из правой части в левую и вынесем за скобки
И найдем H(p) звена
Необходимо реализовать
Полагая, что R5=R6=50кОм, С2=2нФ и С1=С3=1нФ рассчитаем R2, R3 и R4.
Решая систему уравнений получаем R3=20 кОм, R2=86.685 кОм, R4=12.515 кОм. Для второго звена АВТ
R5=R6=60 кОм, С2=3 нФ и С1=С3=1 нФ
Получаем R2=169.64 кОм, R3=13.333 кОм, R4=53.397 кОм
Рассчитаем величину плоского усиления апл . Для этого вычислим коэффициент
, где N – число сомножителей передаточной функции; А - значение коэффициента перед p в старшей степени числителя H(p);
- значения коэффициентов числителей передаточных функций реализованных звеньев.
Тогда
ARC-фильтр на всех частотах дополнительно усиливает входной сигнал на 0.043 дБ.
2.4 Расчет частотных зависимостей параметрических чувствительностей АЧХ и ФЧХ звена АВТ-стуктуры
Проводим расчёт для 3 звена:
Wk=R4
Рассчитаем АЧХ и ФЧХ:

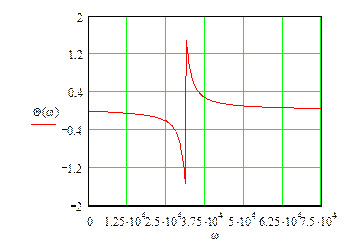

График АЧХ

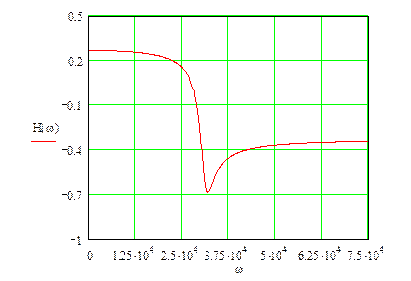

График ФЧХ
