Курсовая работа: Расчет привода ТП-Д с реверсом по цепи возбуждения

- коэффициент запаса

- мощность возбуждения

по току возбуждения:

и по выпрямленному напряжению с учетом форсировки:

Исходя из этих условий выбираем возбудитель ТЕР4-63/230Н-1-2УХЛ4

Т – тиристорный

Е – естественное воздушное охлаждение

Р – реверсивный

4 – допускается 2,25-кратная перегрузка по току в течение 10 с

Н – непосредственное подключение к сети

Параметры тиристорного возбудителя
Напряжение сети	380 В
Частота сети	50 Гц
Номинальный выпрямленный ток
Номинальное выпрямленное напряжение
Номинальная мощность
Схема выпрямления	3-х фазная мостовая
Число пульсаций	6
Тип СИФУ	Цифровая одноканальная
Управление тиристорными группами	раздельное

Получаем коэффициент форсировки:

Разрядное сопротивление в цепи возбуждения

Значение сопротивления:

Датчики тока

Шунты в цепи якоря и цепи возбуждения выбираем по номинальному току:

1. Для цепи якоря:

2. Для цепи возбуждения:

По данным сайта www.etaloros.ruв цепь якоря выбираем шунт 75-ШСМ на 100А, а в цепь возбуждения шунт 75-ШС на 20А

75 – падение напряжения при номинальном токе, мВ

Определим сопротивление шунтов:

В цепи якоря:

В цепи возбуждения:

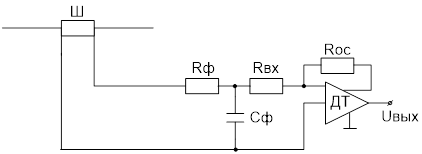

Датчики тока реализуем по следующей схеме:

Рис 3. Схема реализации датчиков тока
