Курсовая работа: Расчет редуктора его компоновка и сборка

σ _{F 2} = (700 · 1.21 · 3.62 · 0.87 · 0.91) / (40 · 2) ≈ 34 МПа < [σ_{F 2} ] = 206 МПа.

Условие прочности выполнено!

3. Предварительный расчет валов редуктора

Предварительный расчет проведем на кручение по пониженным допускаемым напряжениям.

Ведущий вал:

диаметр выходного конца при допускаемом напряжении [τ_k ] = 25 МПа по формуле:

d_В1 = ³ √16T_{k 1} / (π [τ_k ]) = ³ √16 · 14 · 10³ / (3.14 · 25) ≈ 14.8 (мм);

Из стандартного ряда принимаем

d_В1 = 15 (мм);

d_п1 = 20 (мм).

Шестерню выполним за одно целое с валом.

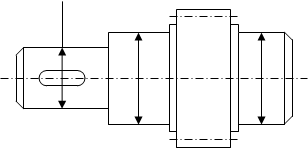

Конструкция ведущего вала.

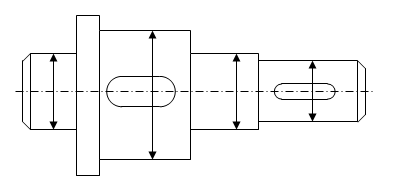

Ведомый вал:

Учитывая влияние изгиба вала от напряжения ремня, принимаем [τ_k ] = 20 МПа.

Диаметр выходного вала:

d_В2 = ³ √16Т_{k 2} / (π [τ_k ]) = ³ √(16 · 56 · 10³ ) / (3.14 · 20) = 24 (мм);

Из стандартного ряда принимаем:

d_В2 =25 (мм);

d_П2 = 30 (мм);

d_К2 = 35 (мм).

Диаметры остальных участков валов назначают исходя из конструктивных соображений при компоновке редуктора.

4. Конструктивные размеры шестерни и колеса

Шестерню выполняют заодно с валом; ее размеры определены выше:

d₁ = 40 (мм); b₁ = 45 (мм).

Колесо кованное:

d₂ = 160 (мм); d _a2 = 164 (мм); b₂ = 40 (мм).

Диаметр ступицы
