4.2 Схема соединения элементов

Для монтажа системы автоматизации необходимы схема соединений (СС) ее элементов. Она показывает проводные связи между элементами, маркировку соединительных проводов и мест подключений (клемм). Схема соединений процесса автоматизации стабилизации температуры приведена на рис. 4.2.

Рис. 4.2 - Схема соединений процесса автоматизации стабилизации температуры

На схеме были приняты следующие обозначения:

BP, BL, BT, BF – датчики давления, уровня, температуры и расхода;

AI, AO, DI, DO – аналоговые и дискретные входы и выходы контроллера;

ПЛК-154 – многофункциональный контроллер фирмы «ОВЕН»;

SB1, SB2 – кнопки пуск и стоп двигателя компрессора;

QF1 – автоматический выключатель;

КМ1, КМ2, КМ3 – электромагнитные реле;

М1, М2 – асинхронные двигатели с короткозамкнутым ротором;

РШМ – гибкий кабель с резиновой изоляцией [число жил]x[площадь сечения жил] [количество используемых жил];

КГ – кабель гибкий [число жил]x[площадь сечения жил] [количество используемых жил].

5. РАСЧЕТ НАДЕЖНОСТИ СИСТЕМЫ АВТОМАТИЗАЦИИ

Предварительный расчет надежности САР температуры охлажденного продукта. В комплект технических средств входят: датчик температуры –Метран – 201, пускатель магнитный ПМ-12.01, промышленный компьютер PPC-153, программируемый логический контроллер ПЛК154, соединительные провода (СП) и кабели.

Надежность САР оценивается по среднему времени безотказной работы() – не менее 1 года.

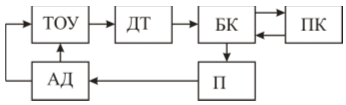

На рис. 6.1 приведена функциональная структура САУ с выделением отдельных элементов.

Рис. 5.1 - Функциональная структура САР: ТОУ – технологический объект управления, ДТ – датчик температуры - Метран – 201, БК – блок контроллера ПЛК154, ПК – промышленный компьютер PPC-153, П – пускатель магнитный ПМ-12.01, АД – асинхронный двигатель

Внезапные отказы для всех элементов, показанных на рис. 6.1, заключаются в невозможности элемента выполнять свои функции ввиду обрыва проводов, короткого замыкания и т. д. Отказ системы в целом будет заключаться в потере системой устойчивости, выходе управляемой (регулируемой) переменной за предельные значения показателей качества у
