Курсовая работа: Технология строительства промышленного здания с использованием железобетонных конструкций

Снеговая нагрузка

По приложению к СНиП 2.01.07 – 85* «Нагрузки и воздействия» вес снегового покрова в Екатеринбурге (расположен в I–ом снеговом районе) расчётное значение снеговой нагрузки so = 1,8 кПа.

Линейная распределенная нагрузка от снега на ригель рамы определяется по формуле:

qсн = γн· μ · so · b = 0,95·1·1,8·12 = 20,52 кН/м,

где so —расчётное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли, принимаемая в зависимости от района строительства;

μ – коэффициент перехода от нагрузки на земле к нагрузке на 1 м2 проекции кровли, при уклоне α ≤25º принять равным единице;

b — шаг стропильных конструкций;

Расчетная снеговая нагрузка:

– на крайние колонны:

Fкр, сн = qсн ·L/2 =кН;

– на средние колонны:

Fср, сн = qсн ·L =кН.

Ветровая нагрузка

По приложению к СНиП 2.01.07 – 85 «Нагрузки и воздействия» скоростной нормативный напор ветра в Екатеринбурге (расположена во II-ом районе по давлению ветра) wo=0,38 кН/м2. Тип местности В (города с окраинами, лесные массивы и подобные местности, равномерно покрытые препятствиями высотой более 10 м).

При расчете одноэтажных производственных зданий высотой до 36 м при отношении высоты к пролету менее 1.5, размещаемых в местностях типов А и В, учитывается только статическая составляющая ветровой нагрузки, соответствующая установившемуся напору на здание. Характер распределения статической составляющей ветровой нагрузки в зависимости от высоты над поверхностью земли определяют по формуле:

qB = γн× γf ×weq ×c× b,

где weq —эквивалентное по моменту в заделке значение ветрового давления;

с — аэродинамический коэффициент; c = 0,8 - для наветренной стороны, c=0,6 - для подветренной стороны;

γf — коэффициент коэффициент перегрузки, который для зданий равен 1,2;

b — ширина расчетного блока.

Определим ординаты эпюр нормативного ветрового давления на раму на высоте 5; 10; 12,3; 18 м. Коэффициент k, учитывающий изменение ветрового давления по высоте здания, определим интерполяцией по таблице 6 СНиП 2.01.07-85*:

Табл. 2

Z высота, м	ki	w0,k = w0· ki , кПа
0 - 5	0,5	0,15
10	0,65	0,195
12,3	0,714	0,214
18	0,738	0,22

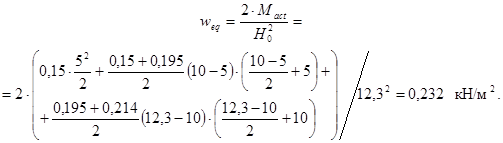

Переменный по высоте колонны скоростной напор заменяем равномерно распределённым, эквивалентным по моменту в заделке колонны (консольной балки длиной 12,3 м) по формуле:

где – сумма моментов относительно заделки колонны равнодействующих, определенных на участках в пределах высоты колонны с линейно изменяющейся ветровой нагрузкой.

Расчётная погонная нагрузка от ветра на крайние до отметки 18 м:

– с наветренной стороны w = 0,95·1,2·0,232·0,8·12=2,54 кН/м;

– с заверенной стороны wp = 0,95·1,2·0,232·0,6·12=1,91 кН/м.

Ветровую нагрузку на шатёр – выше отметки 18 м (от низа ригеля до наиболее высокой точки здания), заменяем сосредоточенной силой, приложенной в уровне низа ригеля рамы (на расчётной схеме). Определим сосредоточенную силу от ветровой нагрузки:
