Курсовая работа: Технология строительства промышленного здания с использованием железобетонных конструкций

Определение нагрузки от крановых воздействий

Вертикальные усилия от мостового крана

Согласно ГОСТ 25546–82 принимаем следующие характеристики для крана Q = 50/5 т: Fn,max = 465 кН, пролёт крана Lк = 27– 2∙0,75 = 25,5 м, база крана K = 5250 мм, ширина крана В = 6760 мм.

Вертикальная крановая нагрузка передается на подкрановые балки в виде сосредоточенных сил Fmax и Fmin при их невыгодном положении на подкрановой балке. Расчетное давление на колонну, к которой приближена тележка, определяется по формуле:

Dmax = γн∙γf ∙пс∙ Fn,max ∙∑yi ,

где γf – коэффициент перегрузки;

nс – коэффициент сочетаний, принимаемый равным 0,85 при 2-х кранах у крайней колонны и 0,70 при 4-х кранах у средней колонны;

Fn,max – нормативное вертикальное усилие колеса;

∑ yi – сумма ординат линий влияния.

Силу Dmin можно определить если заменить в формуле Fn,max на F n,min, т. е. на нормативные усилия, передаваемые колесами другой стороны крана на противоположную колонну.

Наименьшее давление колеса крана вычисляется по формуле (XIII.1 [1]):

,

где Q —грузоподъемность крана в т;

Q k — полный вес крана с тележкой, т;

no —число колес на одной стороне крана.

.

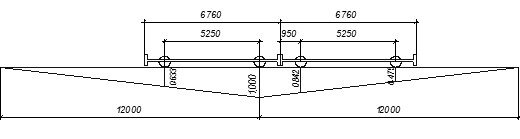

Рис. 2. Линии влияния крана (Fn = 195 кН).

Вертикальная крановая нагрузка при 2-х сближенных кранах у крайней колонны:

Dmax_2 = 0,95∙1,1∙0,85∙465 (1+0,633+0,842+0,475)=1218,46 кН;

Dmin_2 = 0,95∙1,1∙0,85∙105,85 ∙2,95= 277,36 кН.

Вертикальная крановая нагрузка при 4-х сближенных кранах у средней колонны:

Dmax_4 = 2∙( γн∙γf ∙пс∙ Fn,max ∙∑yi)= 2∙(0,95∙1,1∙0,7∙465 ∙2,95)= 2006,87 кН;


Определение горизонтальной силы от мостового крана

Горизонтальная сила от мостового крана, расположенная в плоскости поперечной рамы, возникает из-за перекосов крана, торможения тележки, распирающего воздействия колес при движении по рельсам, расстояние между которыми несколько меньше пролета крана и т. п. Нормативное значение силы передаваемой одним колесом на поперечную раму, для крана с гибким подвесом грузов, определяется по формуле (XIII.2 [1]):

где Q – грузоподъемность крана (т);

n0 – число колес с одной стороны крана;
