Реферат: Электронные ключи Особенности схемотехники РТЛ и ДТЛ

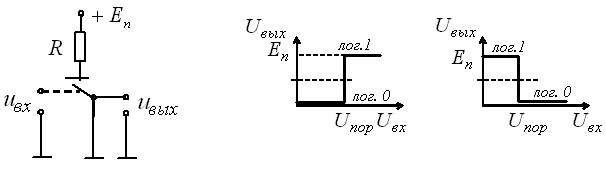

Ключ – элемент, который под воздействием управляющего сигнала производит различные коммутации (источников питания, активных элементов и т.д.). Электронный ключ является основой для построения более сложных цифровых устройств. При включении активного элемента с общим эмиттером (истоком) ключ выполняет логическую операцию НЕ, т.е. инвертирует входной сигнал.

Ключ имеет два состояния: замкнутое и разомкнутое

.

Для реализации ключей используют диоды, биполярные и полевые транзисторы.

Рассмотрим простейшие диодные ключи.

Особенность диодных ключей состоит в том, что источником энергии для формирования выходного сигнала является источник входного сигнала.

Рассмотрим схему соединения ключа последовательно с нагрузкой.

Включение ключа параллельно с нагрузкой:

На диодных ключах можно выполнять логические операции И либо ИЛИ.

На рис. 1,а показана схема и временные диаграммы диодного логического элемента ИЛИ. Напряжение на выходе элемента ИЛИ будет иметь высокий уровень (логическая единица), если высокий уровень (логическая единица) действует хотя бы на одном входе.

На рис. 1,б показана схема и временные диаграммы диодного логического элемента И. Напряжение на выходе элемента И будет иметь высокий уровень (логическая единица), если на всех входах действуют высокие уровни (логические единицы). Наличие низкого уровня (логического нуля) хотя бы на одном входе приводит к открыванию соответствующего диода и ток, протекающий через резистор R, будет замыкаться через этот диод на «землю», так что выходное напряжение будет иметь низкий уровень (логический ноль).

1.1 Насыщенный транзисторный ключ на биполярном транзисторе

Рассмотрим режимы работы транзисторного ключа.

Выбираем транзистор VTn-p-n типа, схема включения с общим эмиттером показана на рис. 4.2.

Рис. 4.2

Для ключа на транзисторе p-n-p типа меняются полярности напряжений.

Транзистор в нашей схеме может находиться в одном из трёх состояний:

1) Закрыт (выключен), находится в режиме отсечки (область 1);

2) Открыт, находится в линейной области в активном режиме (область 2);

3) Открыт (включён), находится в режиме насыщения (область 3).

1) Режим отсечки:

Режим отсечки создаётся путём подачи на базу VT запирающего отрицательного напряжения , VT закрыт, оба p-n перехода смещены в обратном направлении.

2) Активный режим:
