Реферат: Интегрированные пакеты математических расчетов

Переменные в правой части определения функции, не указанные скобках в левой части, являются параметрами и должны задаваться до определения функции.

Главным признаком функции является возврат значения , т.е. функция в ответ на обращение к ней по имени с указанием ее аргументов должна возвратить свое значение.

Функции в пакете MathCAD могут быть встроенные. Способы вставки встроенной функции

· Выбрать пункт меню Вставка / Функция.

· Нажать комбинацию клавиш Ctrl + E.

· Щелкнуть на кнопке

Текстовые области

Текстовая область предназначена для небольших кусков текста - подписей, комментариев и т. п. Вставляется с помощью команды Вставка / Текстовая область или комбинации клавиш Shift + " (двойная кавычка).

Графические области

Графические области делятся на три основных типа - двумерные графики, трехмерные графики и импортированные графические образы. Двумерные и трехмерные графики строятся самим MathCAD на основании обработанных данных.

Для создания декартового графика :

1. Установить визир в пустом месте рабочего документа.

2. Выбрать команду Вставка / График / Х-У график, или нажать комбинацию клавиш Shift + @, или щелкнуть кнопку Графики. Появится шаблон декартового графика.

3. Введите в средней метке под осью Х первую независимую переменную, через запятую - вторую и так до 10, например х1, х2, …

4. Введите в средней метке слева от вертикальной оси Y первую независимую переменную, через запятую - вторую и т. д., например у1(х1), у2(х2), …, или соответствующие выражения.

5. Щелкните за пределами области графика, что бы начать его построение.

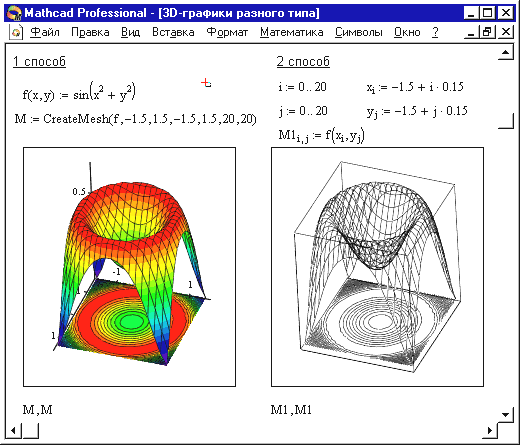

Трехмерные, или 3D-графики, отображают функции двух переменных вида Z(X, Y).

Пример:

Решение математических задач с помощью MATHCAD

Численное решение нелинейного уравнения

Для простейших уравнений вида f (x ) = 0 решение в Mathcad находится с помощью функции root.

root( f (х 1, x 2, … ), х 1, a, b )

Возвращает значение х 1 , принадлежащее отрезку [a, b ] , при котором выражение или функция f (х ) обращается в 0. Оба аргумента этой функции должны быть скалярами. Функция возвращает скаляр.

Аргументы

f (х 1, x 2, … ) - функция, определенная где-либо в рабочем документе, или выражение. Выражение должно возвращать скалярные значения.

х 1 - имя переменной, которая используется в выражении. Этой переменной перед использованием функции root необходимо присвоить числовое значение. Mathcad использует его как начальное приближение при поиске корня.

a, b - необязательны, если используются, то должны быть вещественными числами, причем a < b .

Приближенные значения корней (начальные приближения ) могут быть:

1. Известны из физического смысла задачи.

2. Найдены графическим способом.

Наиболее распространен графический способ определения начальных приближений. Принимая во внимание, что действительные корни уравнения f (x ) = 0 - это точки пересечения графика функции f (x ) с осью абсцисс, достаточно построить график функции f (x ) и отметить точки пересечения f (x ) с осью Ох, или отметить на оси Ох отрезки, содержащие по одному корню.
